校准页面使用

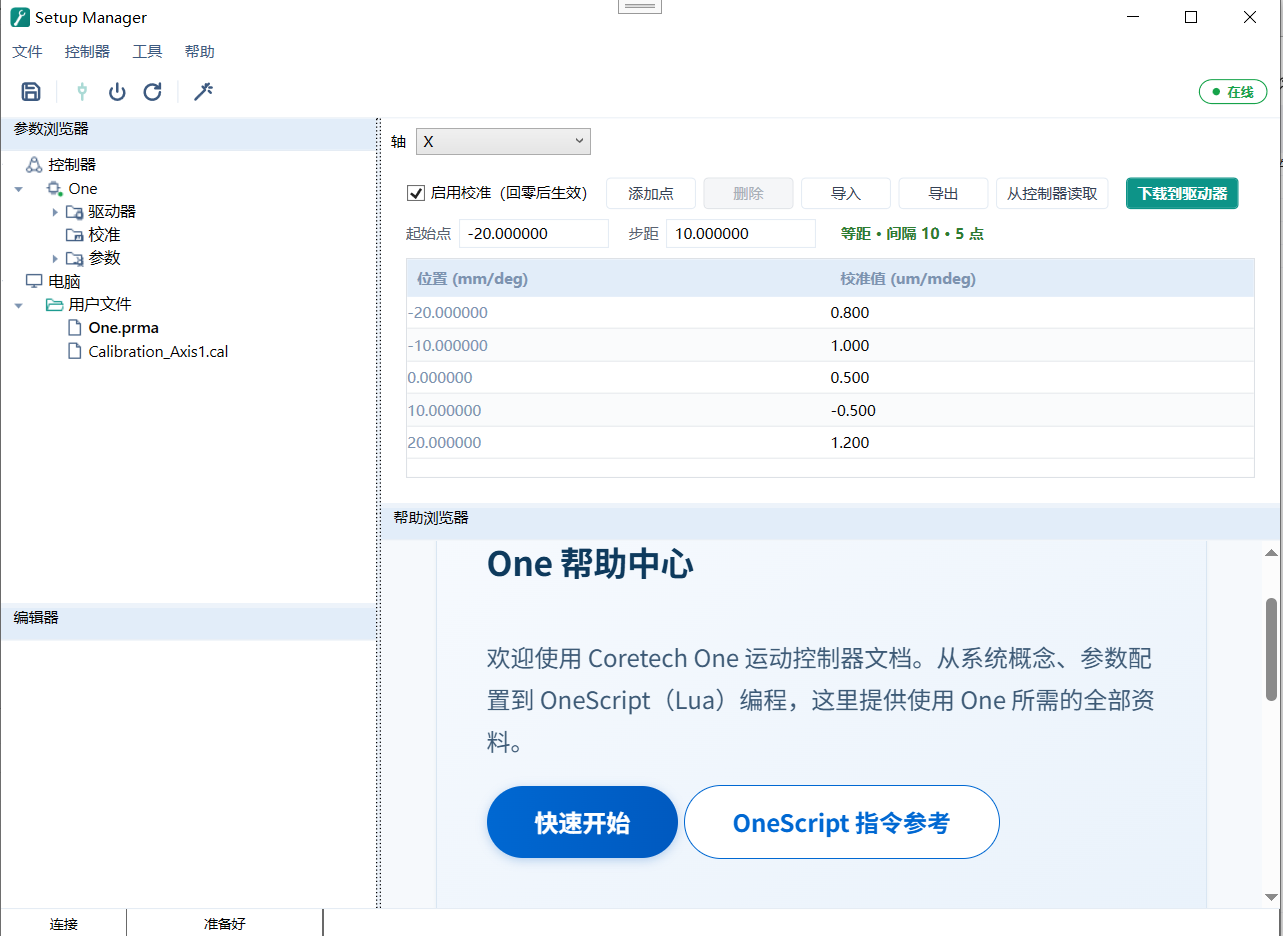

Setup Manager 的「校准」页面按轴编辑和下发校准表。
界面
- 起始位置 / 间隔：决定全部点的位置（等间隔自动生成，位置列只读）。
- 校正值列表：每行一个校正值，单位 1/1000 主单位。
- 状态栏：点数、范围、已启用/未启用 · 已写入驱动器/未下载；不满足约束时红色提示。
操作
| 操作 | 说明 |
|---|---|
| 添加点 | 追加一行，校正值 0 |
| 删除选中 | 删除当前选中行 |
| 导入 | 从 .cal / .csv / .txt 导入两列数据，自动校验等间隔 |
| 导出 | 另存为 .cal / .csv |
| 读回 | 显示控制器中当前保存的表 |
| 下载 | 校验通过后：保存到控制器（重启不丢）→ 写入驱动器立即生效 |
导入 CSV
两列文本：位置,校正；# 开头的行为注释；分隔符支持逗号、分号或 Tab。要求 ≥ 2 行、间隔为正、等间隔。
典型流程
激光干涉仪测量 → 导出两列 CSV → 校准页面「导入」→ 填起始位置与间隔 → 勾选「启用」→ 「下载」。
