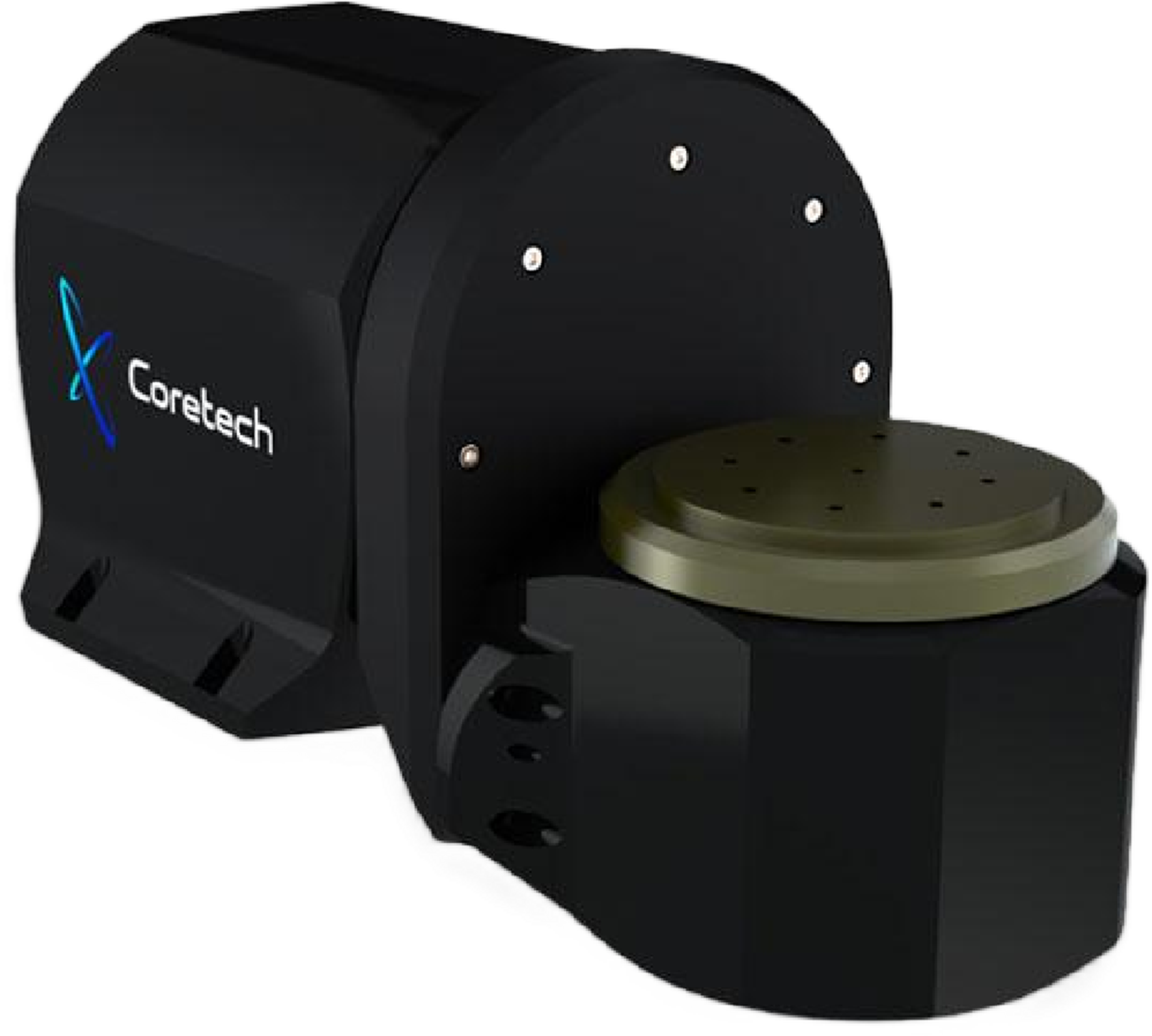

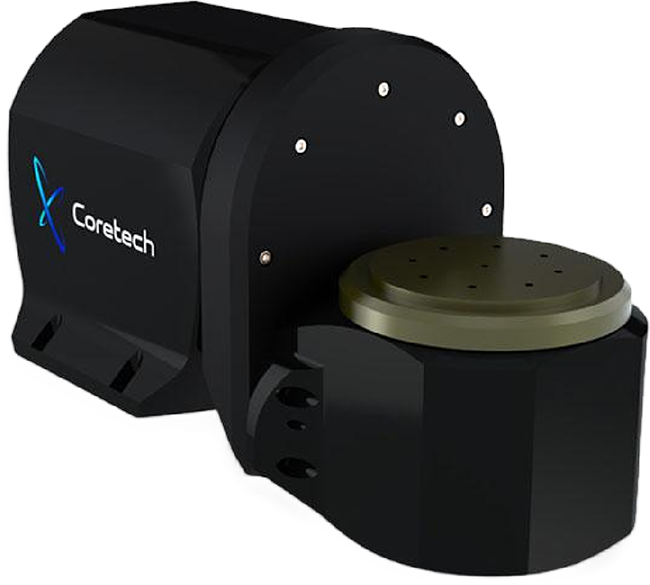

AB100/150系列
Tilt/Yaw双轴直驱转台
AB100/150系列转台由110度旋转范围的A轴和是360度连续旋转B轴组成的双轴转台，B轴可以独立转动，当A轴旋转时B轴跟随A轴转动，提供100mm和150mm两种台面尺寸供客户选择。AB100/150系列转台利用旋转电机直接驱动，具备非常优秀的动态性能和定位精度，±3 arc sec定位精度，±1 arc sec重复性。
A轴是Tilt方向旋转的卧式转台，采用杰出的工业化设计，具有非常好的刚性和支撑性，B轴是Yaw方向360度旋转的轻型转台，轴跳和端跳小于3μm。AB100/150采用两轴一体式设计，A轴与B轴之间正交性小10 arc sec，它们之间的轴线交点误差小于±10μm，机械性能非常突出。
AB100/150是5轴系统的核心部件，可以与XYZ直线平台组合成5轴系统，也可以单独使用。典型的应用有直立刀头加工，VPP（虚拟旋转中心）坐标系转换等，它主要应用在测量检测、立体空间加工、精密装配和焊接等需要角秒级定位精度的双轴转台的应用场景。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
Tilt/Yaw双轴直驱转台
A轴（Tilt）行程110度,B轴（Yaw）行程360度连续旋转
无刷无齿槽伺服电机，速度稳定性优越
高精度圆光栅位置反馈
B轴（Yaw）转速超过1000rpm
±3arc sec定位精度，±1 arc sec 重复性
AB 轴一体化高刚性设计
参数规格
全方位地了解产品信息
| 平台型号\Model | AB100 | AB150 | ||
| A | B | A | B | |
| 有效行程\Travel | ±110° | 360° | ±110° | 360° |
| 转角精度\Accuracy | ±3 arc sec | ±3 arc sec | ±3 arc sec | ±3 arc sec |
| 双向重复定位精度\Bi-Repeatability | ±1 arc sec | ±1 arc sec | ±1 arc sec | ±1 arc sec |
| 运动倾斜误差\Tilt Error Motion | N/A | 5 arcsec | N/A | 5 arcsec |
| 轴跳\Axial Error Motion (1) | N/A | 1.5 μm | N/A | 1.5 μm |
| 径跳\Radial Error Motion (1) | N/A | 3 μm | N/A | 3 μm |
| 两轴正交性 \Orthogonality | 10 arc-sec | 10 arc-sec | ||
| 两轴交点误差\Axis Intersection | ±10 μm | ±10 μm | ||
| 持续扭矩\ Continuous Torque | 12 N.m | 0.7 N.m | 12 N.m | 3 N.m |
| 峰值扭矩（持续）\Peak Torque | 20 N.m | 3 N.m | 20 N.m | 10 N.m |
| 最高转速\Maximum Speed (2) | 720 °/sec | 1000rpm | 720 °/sec | 600rpm |
| 最大负载\Load Capacity | 15 kg | 25kg | ||
| 转台重量 \Stage Mass | 25 kg | 50 kg | ||
| 平台材质\Material | 铝 | 铝 | ||
| 平均无故障时间\MTBF | 27,000 Hours | 27,000 Hours | ||
备注：
（1）跳动指标在转速为60rpm时测得；
（2）空载，需配置相应功率的放大器；
（3）其他尺寸规格可定制。
选型配置
科学搭配，精准匹配所需
| 产品系列 | 反馈 | Yaw轴 | 抱闸 |
| AB100 | -AS | -Y0 | -BKY |
| AB150 | -TTL50 | -YXXX | -BKN |
反馈选项
| -AS | VPP 1伏正弦模拟量输入 |
| -TTL50 | TTL 50倍细分 |
Yaw轴配置选项
| -Y0 | B轴台面高度与A轴旋转中心重合，不需要平衡块 |
| -YXXX | 指定B轴台面与A轴旋转轴距离XXXmm |
抱闸选项
| -BKY | A轴（Tilt）带抱闸 |
| -BKN | A轴（Tilt）不带抱闸 |

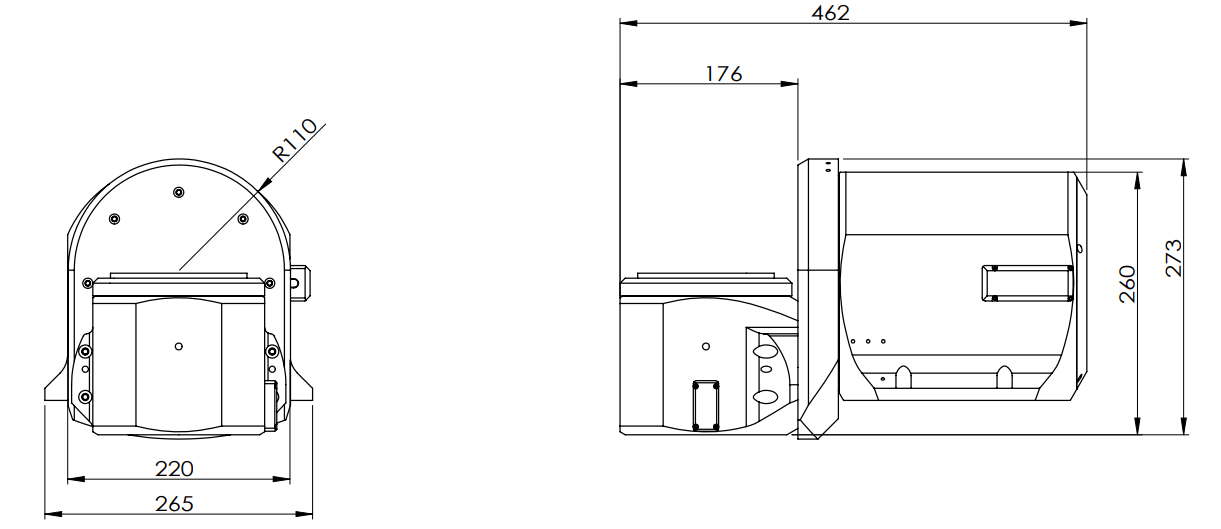

产品尺寸
精细丈量，尺寸清晰一目了然

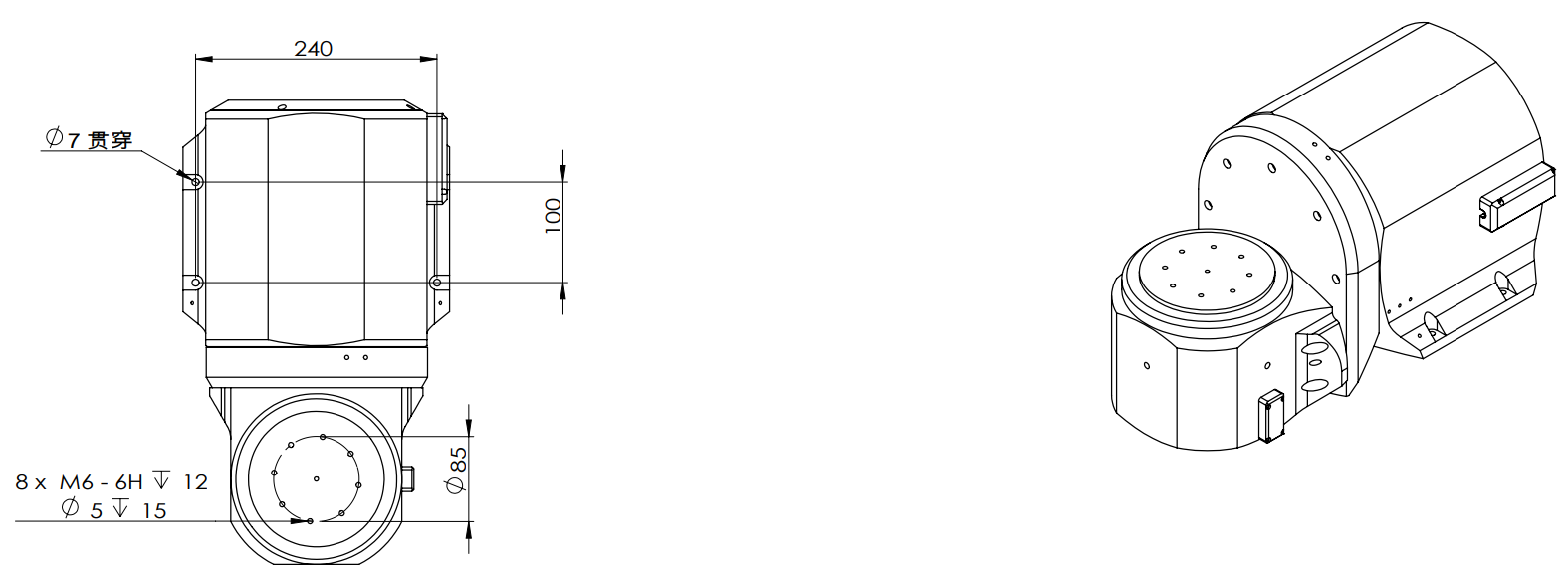

AB100

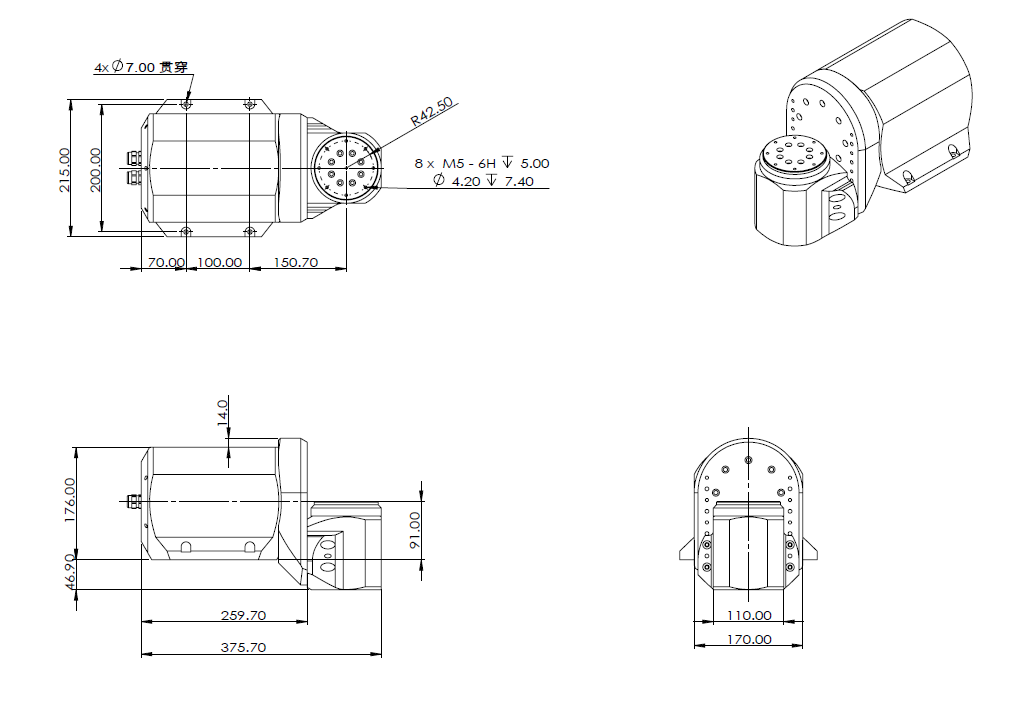

AB150
备注：
（1）单位：mm。
