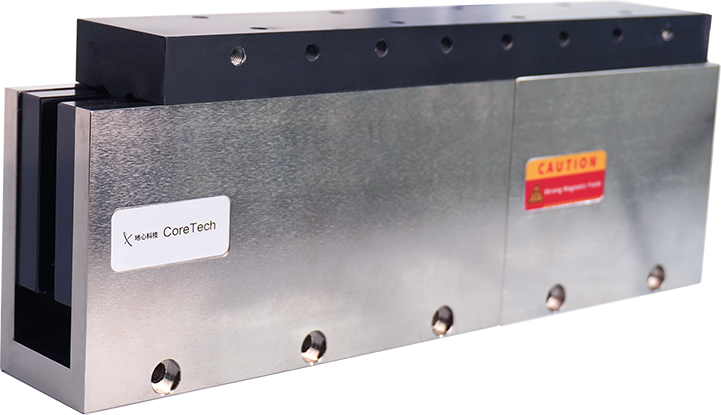

DXH系列
无铁芯直线电机，适用于各类长行程、大负载场景
地心科技DXH系列直线电机采用模块化磁轨设计，适用于各类长行程、大负载场景。产品动态响应性能卓越，运行时无机械接触和齿槽效应，可以有效减少磨损和振动。
运行更平稳，定位更精准。产品后续维护成本极低，更具备长期收益，适用于半导体与精密加工、工业自动化、医疗设备以及视觉系统等对精度要求极其严苛的领域。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
采用模块化磁轨设计，适用于各类长行程、大负载场景
无铁芯结构，零齿槽效应，运动更平滑，精度更高
双排磁轨对称布局，应用中可保持稳定的高推力输出
后续维护成本低，适用于高附加值产业
参数规格
全方位地了解产品信息
| 电机型号 | 单位 | DXH-262 | DXH-385 | DXH-505 |
| 持续推力 | N（牛） | 390 | 580 | 770 |
| 峰值推力 | N（牛） | 2162 | 2837 | 3874 |
| BEMF(Line-Line， Max) | V/(m/s) | 70.1 | 52.3 | 69.5 |
| 持续电流 | A（峰值） | 6.6 | 13.2 | 13.1 |
| A（rms） | 4.7 | 9.4 | 9.3 | |
| 峰值电流 | A（峰值） | 36.6 | 64.2 | 65.6 |
| A（rms） | 25.9 | 45.4 | 46.4 | |
| 力常数 | N/A(峰值) | 59 | 44.3 | 59 |
| N/A(rms) | 83.5 | 62.5 | 83.5 | |
| 电机常数 | N/sqrt(W) | 27.8 | 28.4 | 32 |
| 电阻，25度（line to line） | ohm | 7.8 | 3 | 4 |
| 电感（Line to line） | mH | 5.8 | 2.3 | 3 |
| 热阻 | 度/W | 0.28 | 0.19 | 0.14 |
| 最大相电压 | Vdc | 340 | ||
| 线圈重量 | kg | 2.1 | 3.1 | 4.2 |
| 线圈长度 | mm | 262 | 385 | 505 |
| 磁轨重量 | kg/m | 21.8 | ||
| 磁距 | mm | 30 | ||
选型配置
科学搭配，精准匹配所需
动子型号：
| 线圈型号 | 描述 |
| DXH-262 | 长度262mm |
| DXH-385 | 长度385mm |
| DXH-505 | 长度505mm |
| 风冷选项 | 描述 |
| -NC | 未包含风冷配件 |
| 霍尔选项 | 描述 |
| -NH | 未包含霍尔效应传感器 |
| 电缆选项 | 描述 |
| -750 | 750mm高柔性电缆 |
定子型号：
| 定子型号 | 描述 |
| MPH-120 | 长度180mm |
| MPH-180 | 长度120mm |

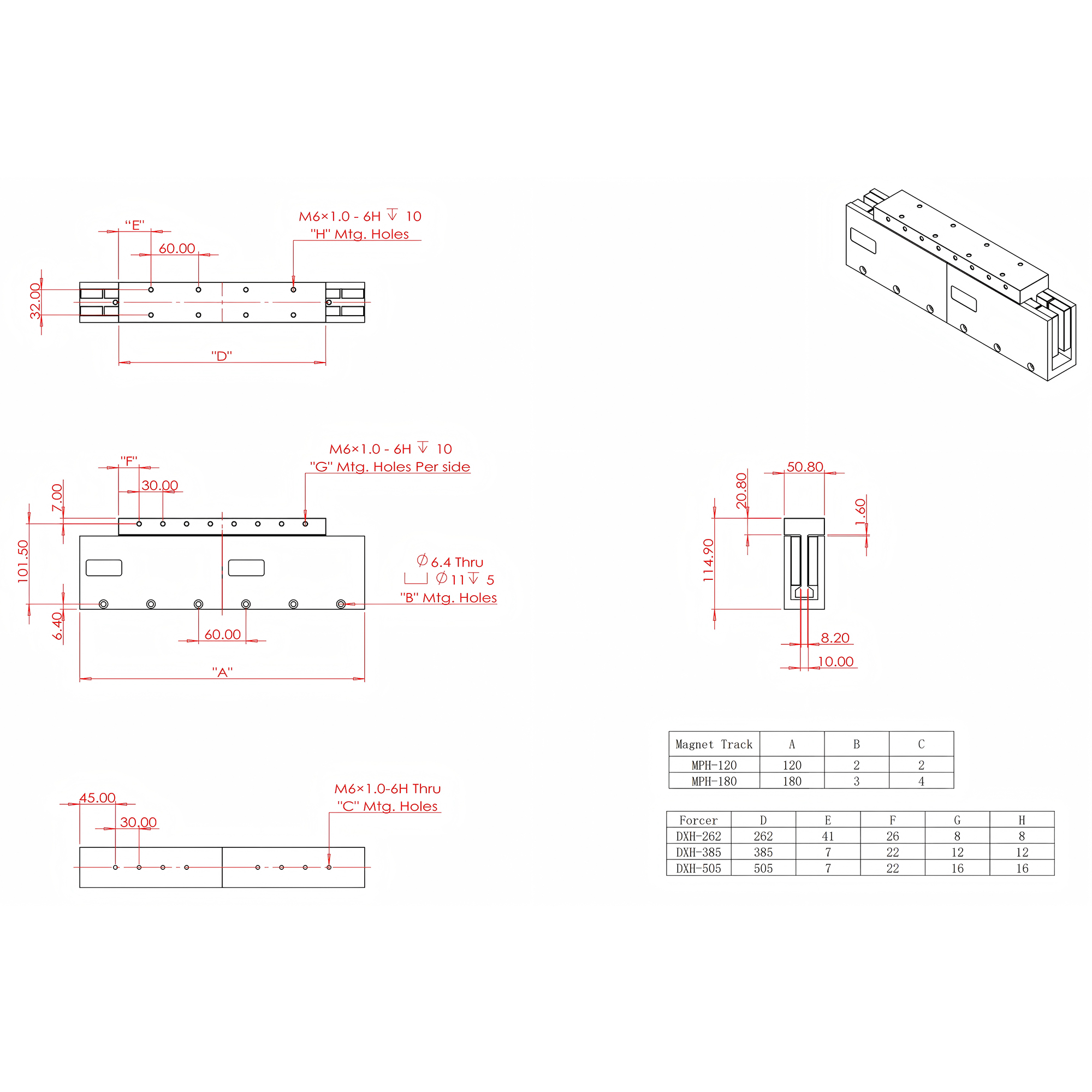

产品尺寸
精细丈量，尺寸清晰一目了然
