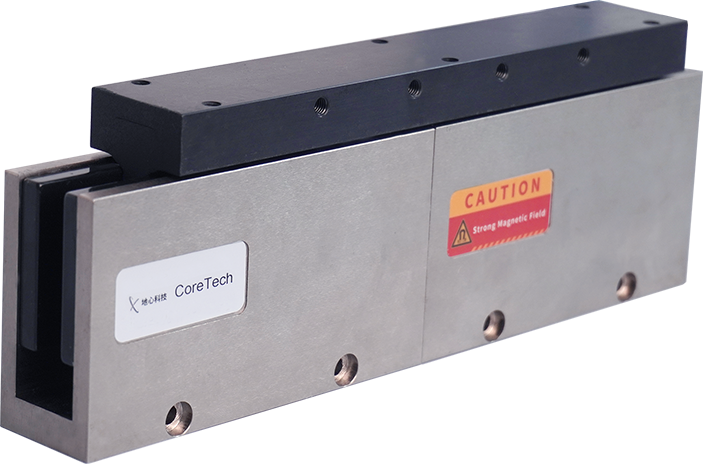

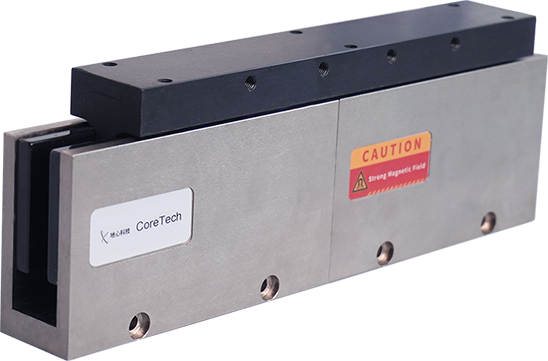

DX系列
无铁芯直线电机，精准平衡推力及效率
地心科技DX系列直线电机可以精准平衡推力及效率，更契合大、中型设备的应用需求。产品动态响应性能卓越，运行时无机械接触和齿槽效应，可以有效减少磨损和振动。运行更平稳，定位更精准。
产品后续维护成本极低，更具备长期收益，适用于半导体与精密加工、工业自动化、医疗设备以及视觉系统等对精度要求极其严苛的领域。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
精准平衡推力及效率，契合大、中型设备应用需求
无铁芯结构，零齿槽效应，运动更平滑，精度更高
大大简化设计及装配流程，降低设备集成复杂度
后续维护成本低，适用于高附加值产业
参数规格
全方位地了解产品信息
| 电机型号 | 单位 | DX-205 | DX-265 | DX-326 |
| 持续推力 | N（牛） | 173 | 226 | 262 |
| 峰值推力 | N（牛） | 1011.7 | 1215 | 1440 |
| BEMF(Line-Line， Max) | V/(m/s) | 21.3 | 30.7 | 53 |
| 持续电流 | A（峰值） | 5.56 | 5.35 | 5.47 |
| A（rms） | 4.3 | 4.2 | 3.9 | |
| 峰值电流 | A（峰值） | 35.5 | 32 | 30.2 |
| A（rms） | 25.1 | 22.6 | 21.4 | |
| 力常数 | N/A(峰值) | 28.5 | 38.4 | 46.13 |
| N/A(rms) | 40.3 | 53.8 | 67.3 | |
| 电机常数 | N/sqrt(W) | 14.11 | 16.4 | 17.6 |
| 电阻，25度（line to line） | ohm | 4.6 | 6 | 7.7 |
| 电感（Line to line） | mH | 2.7 | 3.7 | 4.7 |
| 热阻 | 度/W | 0.8 | 0.7 | 0.6 |
| 最大相电压 | Vdc | 340 | ||
| 线圈重量 | kg | 0.9 | 1.1 | 1.4 |
| 线圈长度 | mm | 205 | 265 | 326 |
| 磁轨重量 | kg/m | 11 | ||
| 磁距 | mm | 30.48 | ||
选型配置
科学搭配，精准匹配所需
动子型号：
| 线圈型号 | 描述 |
| DX-205 | 长度205mm |
| DX-265 | 长度265mm |
| DX-326 | 长度326mm |
| 风冷选项 | 描述 |
| -NC | 未包含风冷配件 |
| 霍尔选项 | 描述 |
| -NH | 未包含霍尔效应传感器 |
| 电缆选项 | 描述 |
| -750 | 750mm高柔性电缆 |
定子型号：
| 定子型号 | 描述 |
| MP-180 | 长度180mm |
| MP-120 | 长度120mm |

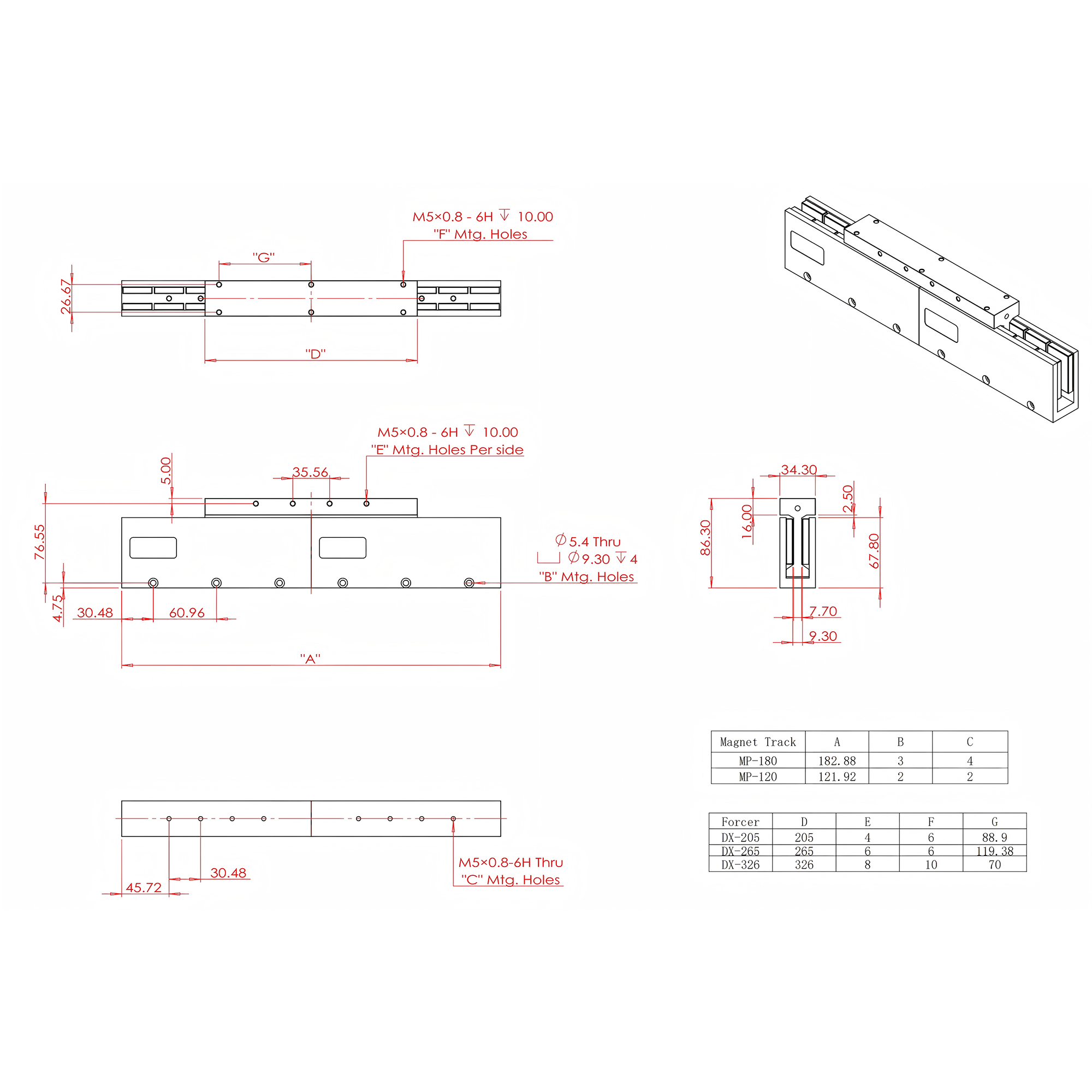

产品尺寸
精细丈量，尺寸清晰一目了然
