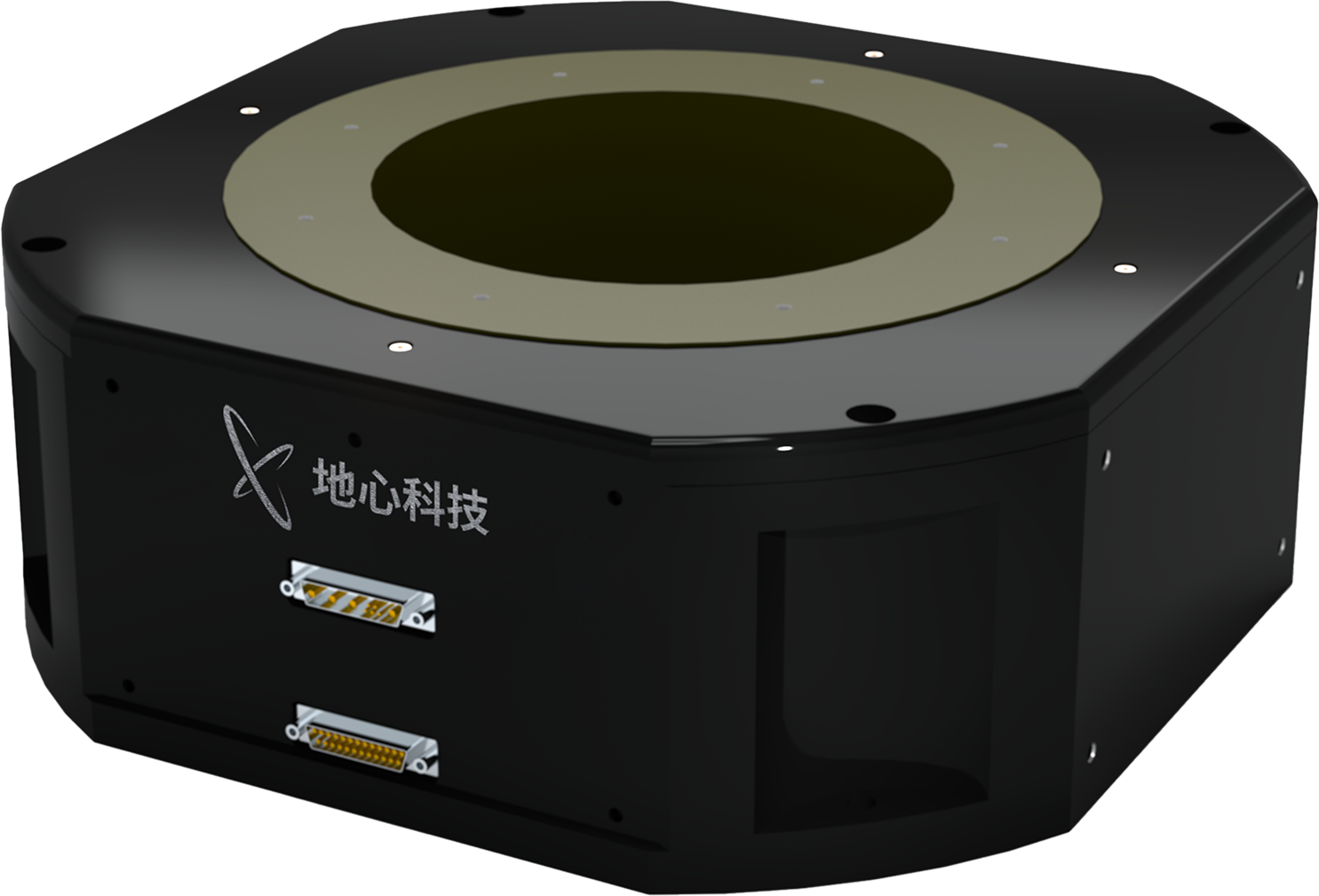

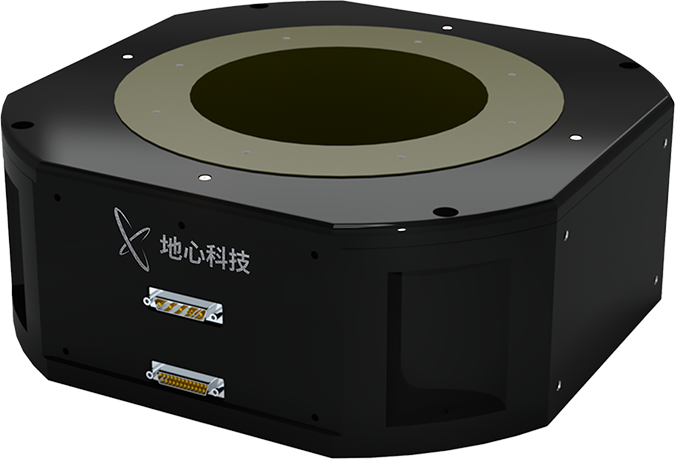

LART系列
大负载机械直驱转台
LART系列是重负载型高精度的360度连续转台，采用旋转电机直驱控制，拥有大中空尺寸。相比常规蜗轮蜗杆转台，它拥有更快的转速，而且无齿轮间隙，有更好的定位精度和重复定位精度。LART系列转台采用杰出的工业化优化设计，选用薄壁轴承，有利于减小转动摩擦和节省空间，内部采用高精度辅助轴承设计进一步减少摆角误差（Tilt Error）。LART系列转台选用高精度圆光栅位置反馈，中空尺寸100mm和200mm可选，定位精度小于±2角秒，性能非常突出。
LART系列转台结构设计合理且有较强的驱动能力，空载最大转速超过300rpm，转速远超同尺寸的蜗轮蜗杆转台。配置线性放大器，带隔振实验室环境下，LART系列转台的在位稳定性和最小步进量小于0.05角秒。
LART系列转台具备很强的负载能力和很高的瞬时负载刚性，从而可以满足绝大部分水平安装或者垂直安装的重负载应用，也可以满足负载偏离旋转中心的应用。LART系列转台主要用于单轴或者多轴传感器测试、惯性导航、光电子器件对准，高精度激光加工以及大幅面面板精密检测。它可以作为单轴转台使用，同时也是三轴转台Gimbals（陀螺仪/万向节）的重要组成部件，可以和其它系列转台组合成云台系统。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
360度连续旋转直驱转台
直驱电机，无齿轮间隙
高精度圆光栅位置反馈，角秒级别定位精度
轴向负载能力大于100kg，径向负载大于80kg
承载性能好，运动平滑，Tilt摆角误差小
中空尺寸100mm和200mm可选
参数规格
全方位地了解产品信息
| 平台型号\Model | LART100 | LART200 | |
| 有效行程\Travel | 360° | 360° | |
| 中空直径\ Aperture | 100mm | 200mm | |
| 转角精度\Accuracy（1） | ±1.5 arc sec | ±1.5 arc sec | |
| 重复性\ Repeatability （1） | ±0.75 arc sec | ±0.75 arc sec | |
| 偏离角\Tilt Error | 2 arc sec | 2 arc sec | |
| 分辨率\Min.Incremental otion（1） | 0.05 arc sec | 0.05 arc sec | |
| 持续扭矩\ Continuous Torque | 10 N.m | 40 N.m | |
| 平台重量\Stage Mass | 12kg | 50kg | |
| 最大负载\Max Load | 轴向\Axial | 100 kg | 420 kg |
| 径向\Radial | 80 kg | 400 kg | |
| 最高速度\ Maximum Speed（2） | 300rpm | 300rpm | |
| 平台材质\Material | 铝 | ||
| 平均无故障时间\MTBF | 27,000 Hours | ||
备注：
（1）适配-AS圆光栅反馈和线性放大器；
（2）空载指标，最高速度取决于反馈分辨率、实际负载、驱动器。
（3）默认测试点位置为台面上方25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关；
（4）其他尺寸可定制。
选型配置
科学搭配，精准匹配所需
| 产品系列 | 台面直径 | 反馈 |
| ART130-20G | -100 | -AS |
| -200 | -TTL50 |
反馈选项
| -AS | VPP 1伏正弦模拟量输入 |
| -TTL50 | TTL 50倍细分 |
产品尺寸
精细丈量，尺寸清晰一目了然

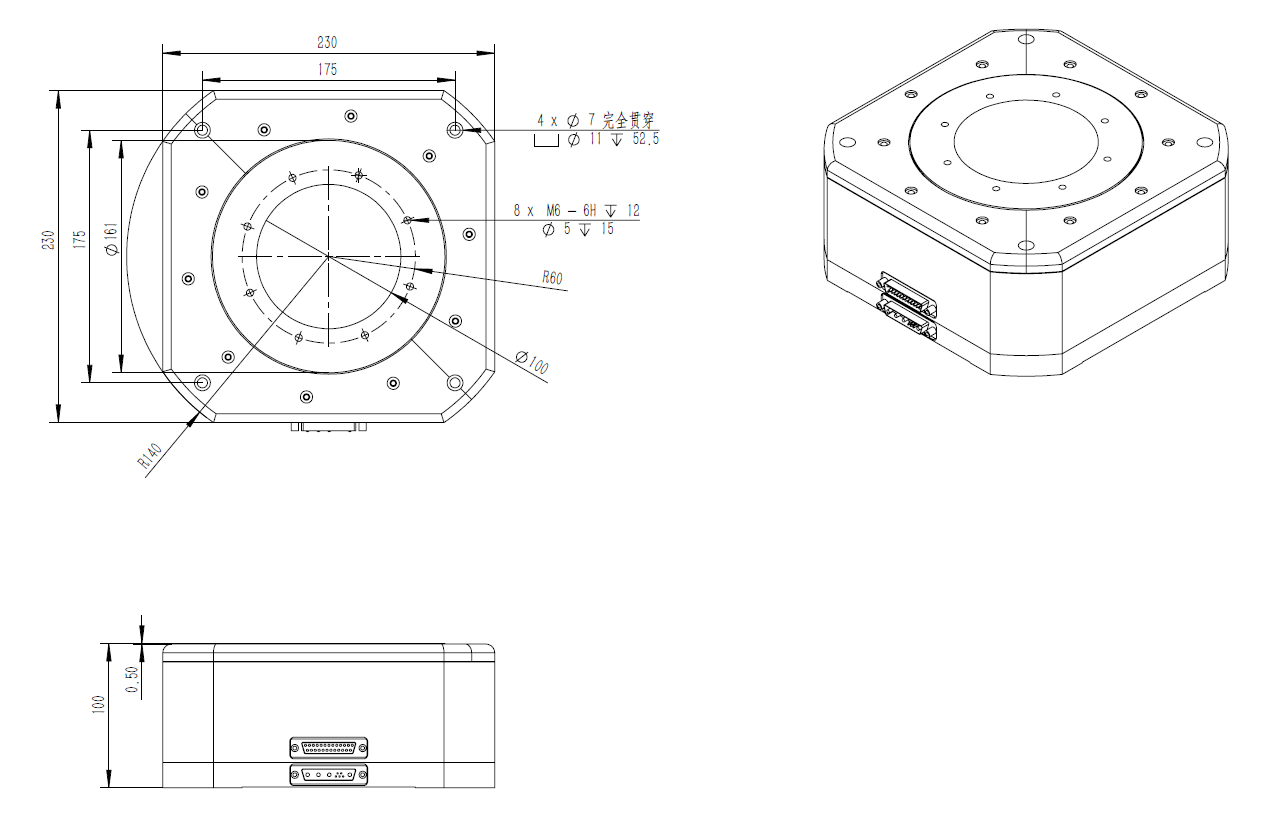

LART-100

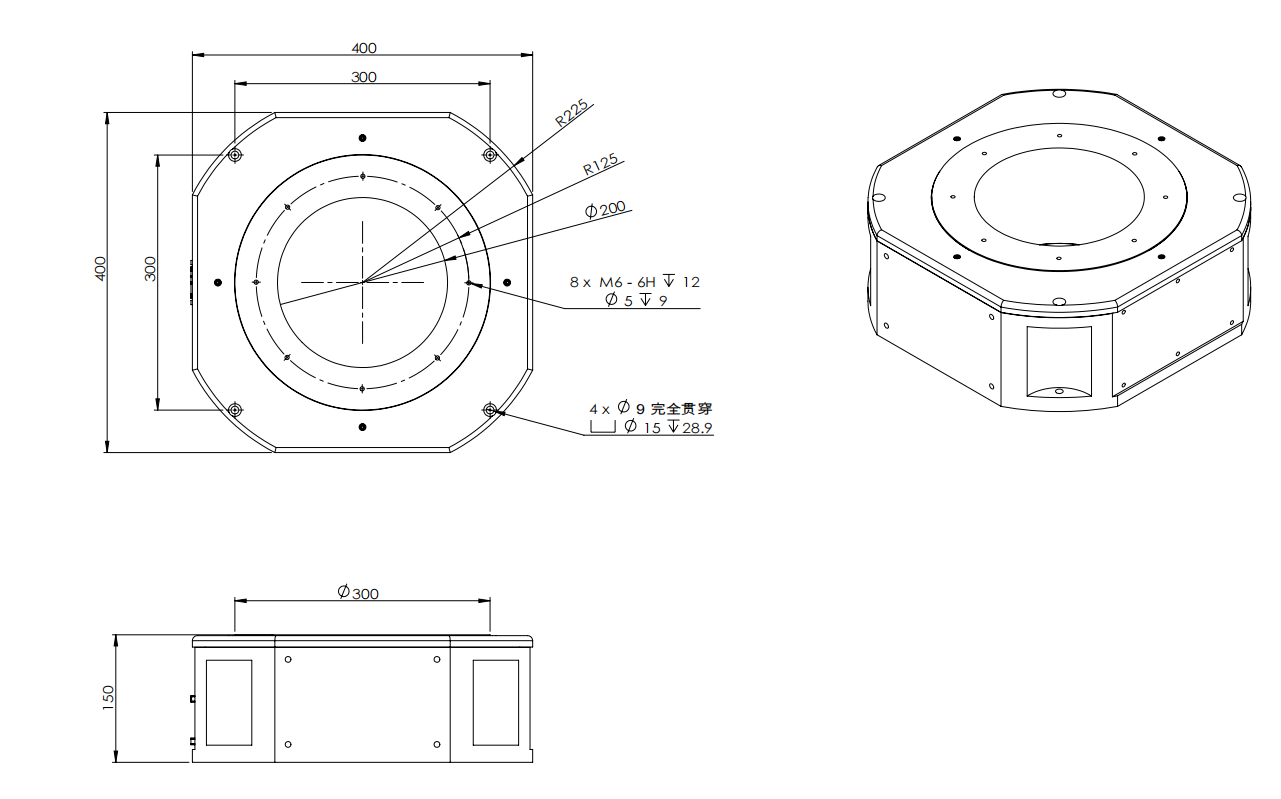

LART-200
备注：
（1）单位：mm。
