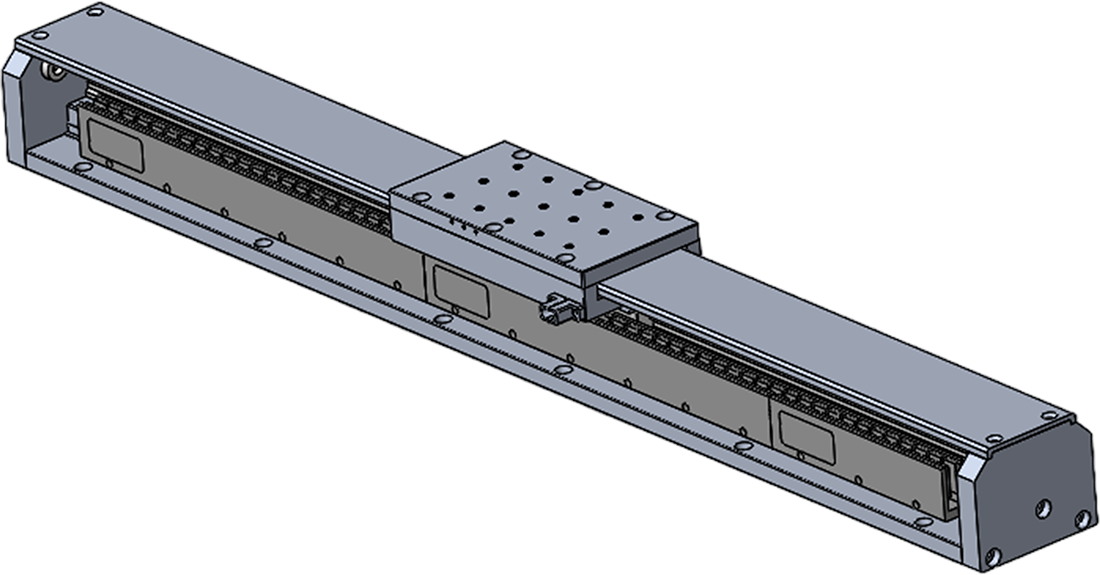

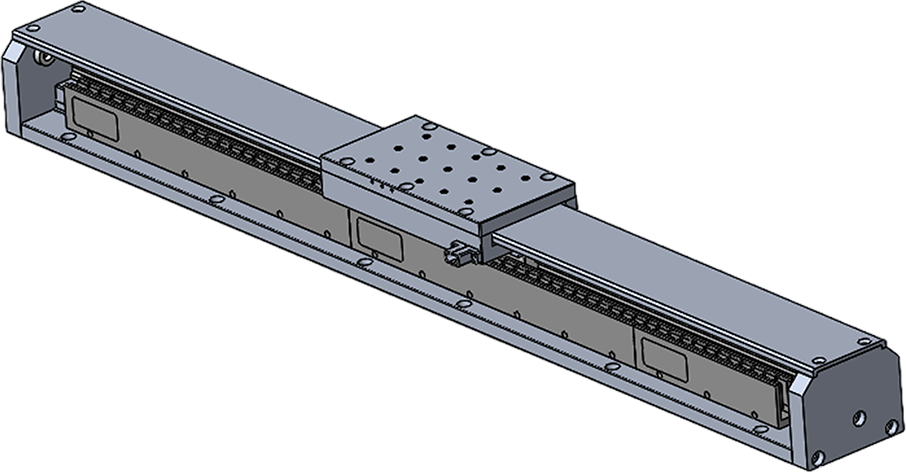

ACT85LM系列
窄型多行程直线电机机械台
ACT85LM系列运动平台采用直线电机驱动，直驱电机速度快、动态性能好、摩擦力小，易于实现精密位置控制，非常适合大行程，高速度和高精度应用。
ACT85LM系列运动平台使用高分辨率光栅，电子分辨率可达1nm，通过校准可使平台最低达至亚微米级重复性和定位精度。而低摩擦侧密封系统保护其免受灰尘或颗粒污染，保证其长时间正常运行，延长维护周期。 ACT85LM系列平台为客户提供线缆管理选项、低摩擦侧密封、金属硬壳上盖的设计让平台在性能卓越的前提下更简练而具美感，使日常维护更简易。
ACT85LM系列高性能机械式直线导轨运动平台是精密机械中的关键部件之一，它主要应用于OLED切割、PCB钻孔、数控加工、生物技术、IC封装设备、表面形貌测量等领域。为客户提供一个能够实现精密定位，高速度和大负载的精密运动平台。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
直驱电机高精度定位平台
坚固的机械结构
灵活的配置选项（不同的行程与反馈）
行程范围50mm到800mm
最大速度可达2000mm/s，最大加速度可达2g
可配置双动子，提高产能和效率
可选单侧或双侧线缆管理
参数规格
全方位地了解产品信息
| 平台型号\Model | ACT85LM-050 | ACT85LM-100 | ACT85LM-150 | ACT85LM-200 | ACT85LM-300 | |
| 有效行程\Travel | 50mm | 100mm | 150mm | 200mm | 300mm | |
| 绝对定位精度\Accuracy | ±0.5μm | ±1μm | ±1μm | ±1.5μm | ±2μm | |
| 双向重复定位精\Bi-Repeatability | ±0.3μm | ±0.3μm | ±0.5μm | ±0.5μm | ±1μm | |
| 平台重量\Stage Mass | 4.3kg | 4.8kg | 5.2kg | 5.6kg | 6.6kg | |
| 最大负载\Load Capacity | 水平\Horizontal | 20kg | ||||
| 侧向\Side | 10kg | |||||
| 分辨率\Resolution(1) | 1nm | |||||
| 最小步进\Minimal Incremental Stap（1） | 75nm | |||||
| 最大速度\Maximum Speed（2） | 2m/s | |||||
| 最大加速度\Maximum Acceleration（2） | 2g | |||||
| 持续推力\Continuous Force | 31N | |||||
| 峰值推力\Peak Force | 217N | |||||
| 平台材质\Material | 铝 | |||||
| 平均无故障时间\MTBF | 27,000Hours | |||||
| 平台型号\Model | ACT85LM-400 | ACT85LM-500 | ACT85LM-600 | ACT85LM-700 | ACT85LM-800 | |
| 有效行程\Travel | 400mm | 500mm | 600mm | 700mm | 800mm | |
| 绝对定位精度\Accuracy | ±2μm | ±3μm | ±3μm | ±3μm | ±3μm | |
| 双向重复定位精\Bi-Repeatability | ±1μm | ±1μm | ±1μm | ±1μm | ±1μm | |
| 平台重量\Stage Mass | 7.6kg | 8.5kg | 9.4kg | 10.3kg | 11.2kg | |
| 最大负载\Load Capacity | 水平\Horizontal | 20kg | ||||
| 侧向\Side | 10kg | |||||
| 分辨率\Resolution(1) | 1nm | |||||
| 最小步进\Minimal Incremental Stap（1） | 75nm | |||||
| 最大速度\Maximum Speed（2） | 2m/s | |||||
| 最大加速度\Maximum Acceleration（2） | 2g | |||||
| 持续推力\Continuous Force | 31N | |||||
| 峰值推力\Peak Force | 217N | |||||
| 平台材质\Material | 铝 | |||||
| 平均无故障时间\MTBF | 27,000Hours | |||||
备注：
(1)适配-AS反馈，以及16位反馈细分；
(2)空载，需配置相应功率的放大器；
(3)默认测试点位置为台面上方25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关；
(4)双动子可安装ART系列Y轴。
选型配置
科学搭配，精准匹配所需
| 产品系列 | 行程（mm） | 载物台 | 反馈 | 电缆管理 |
| ACT85LM | -50 | -TTM | -AS | -CMS0 |
| -100 | -TTR | -TTL100 | -CMS1 | |
| -150 | -TTKxx | -CMS2 | ||
| -200 | ||||
| -300 | ||||
| -400 | ||||
| -500 | ||||
| -600 | ||||
| -700 | ||||
| -800 |
行程选项
| -50 | 50mm行程 |
| -100 | 100mm行程 |
| -150 | 150mm行程 |
| -200 | 200mm行程 |
| -300 | 300mm行程 |
| -400 | 400mm行程 |
| -500 | 500mm行程 |
| -600 | 600mm行程 |
| -700 | 700mm行程 |
| -800 | 800mm行程 |
载物台选项
| -TTM | 载物台公制安装孔 |
| -TTR | 载物台安装孔位，为指定转台设计 |
| -TTKxx | 为客户定制载物台 |
反馈选项
| -AS | VPP 1伏正弦模拟量输入 |
| -TTL100 | 0.1μm分辨率数字量TTL信号输入 |
电缆管理选项
| -CMS0 | 无电缆管理，仅留出电机反馈接口 |
| -CMS1 | 单侧托线板、单拖链 |
| -CMS2 | 双侧托线板、双拖链 |
产品尺寸
精细丈量，尺寸清晰一目了然
| 型号 BASIC MODEL | 标称行程 NOMINAL TRAVEL | A | B |
| ACT85LM-050 | 50 | 280 | 100 |
| ACT85LM-100 | 100 | 330 | 100220 |
| ACT85LM-150 | 150 | 380 | 100220 |
| ACT85LM-200 | 200 | 430 | 100340 |
| ACT85LM-300 | 300 | 530 | 100400 |
| ACT85LM-400 | 400 | 630 | 100400 |
| ACT85LM-500 | 500 | 730 | 100400600 |
| ACT85LM-600 | 600 | 830 | 100400700 |
| ACT85LM-700 | 700 | 930 | 100400700 |
| ACT85LM-800 | 800 | 1030 | 100400700900 |
备注：
(1)单位：mm；
(2)双侧拖链配置未显示。
