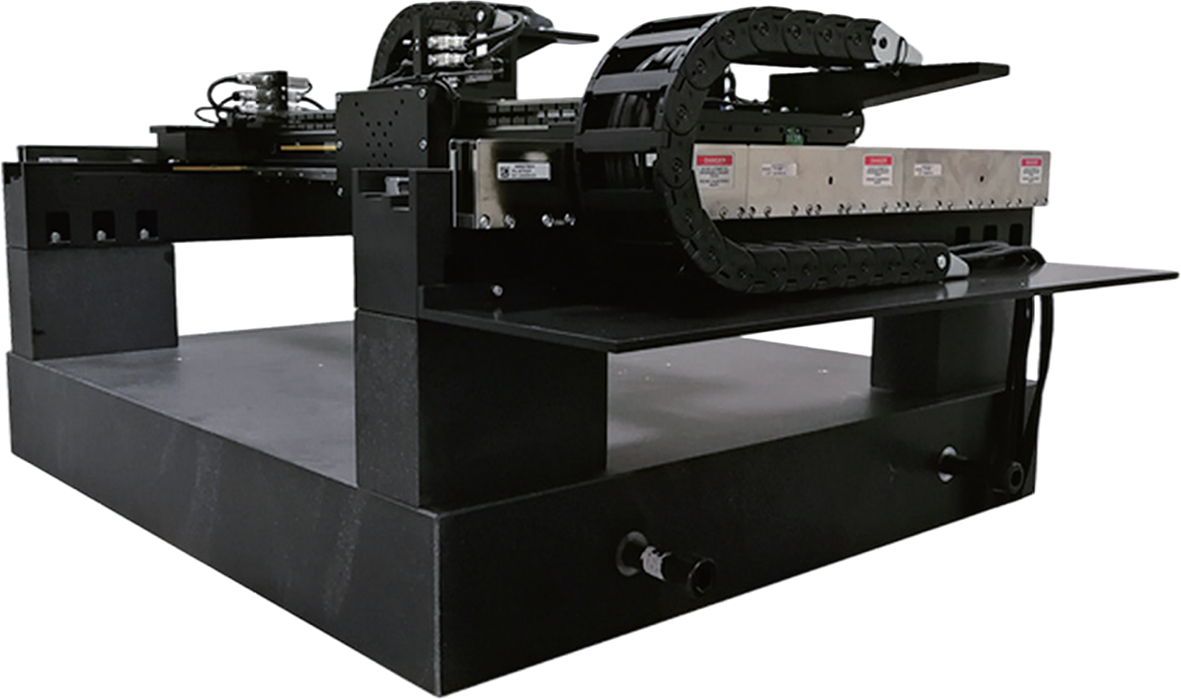

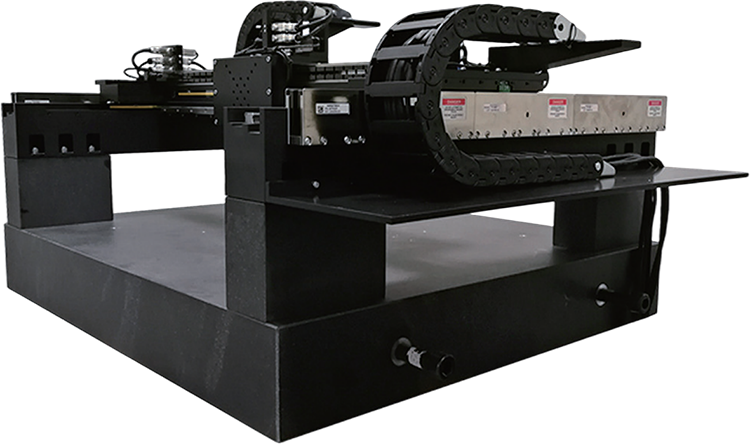

SLM1500系列
双驱机械龙门
SLM1500-500-500是笛卡尔双驱龙门系统，它采用交流无刷直线电机驱动，配置非接触式光栅尺，具备非常优秀的动态性能和定位精度。SLM1500-500-500选用高精度光栅位置反馈，全行程重复性小于±0.5μm，定位精度小于±1.5μm，双驱轴可以采用标准机械平台组装或者将电机、光栅尺、导轨直接安装在大理石上，横梁轴和双驱轴的行程可以根据客户需求灵活定制。
SLM1500-500-500采用杰出的工业化设计，有较强的驱动能力，空载最大速度超过2m/s，加速度大于2g。配置线性放大器，带隔振实验室环境下，SLM1500-500-500龙门系统的横梁轴和双驱轴在位稳定性小于50nm。主要应用在微系统制造、支架切割、燃料电池制造、贴片机、自动化组装和视觉观测等要求高精度和高效率工业项目中。
该龙门双驱系统一般与高精度Z轴或者Z轴加旋转轴配合工作，根据客户应用要求，地心科技提供线缆管理选项，可以把电机线缆和客户的相机、传感器、光纤激光器线缆以及气管等综合布局管理，使整个系统排布简洁、科学、合理。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
交流无刷双驱龙门系统
更优化的设计，更合理的结构
双驱轴和横梁轴行程尺寸可根据客户需求定制
最大速度超过2m/s，最大加速度大于2g
可根据客户需求配置不同行程和负载的Z轴及旋转轴
客户灵活选择龙门系统，相机，气管，激光器和传感器等设备线缆管理
双驱轴可选标准平台或者大理石定制方案
参数规格
全方位地了解产品信息
| 平台型号\Model | SLM1500-300-300 | SLM1500-400-400 | SLM1500-500-500 | |
| 有效行程\Travel | 300 mm* 300 mm | 400 mm* 400 mm | 500 mm* 500 mm | |
| 绝对定位精度\Accuracy | ±1.25 μm | ±1.25 μm | ±1.5 μm | |
| 双向重复性\Repeatability | ±0.5 μm | ±0.5 μm | ±0.5 μm | |
| 电子分辨率\ Electronic resolution（1） | 1 nm | 1 nm | 1 nm | |
| 最小步进\Minimal Incremental Step （1） | 100 nm | |||
| 在位稳定性\In Position Stability （1） | 50 nm | |||
| 正交性\ Orthogonality | 6 arc sec | 6 arc sec | 6 arc sec | |
| 持续推力 | 横梁轴 | 112.1 N | ||
| 双驱轴 | 205.6 N*2 | |||
| 峰值推力 | 横梁轴 | 651.5 N | ||
| 双驱轴 | 1228.8 N*2 | |||
| 最大速度\Maximum Speed（2） | 2 m/s | |||
| 最大加速度\Maximum Acceleration （2） | 2 g | |||
| 最大负载\Load Capacity | 15 kg | |||
| 平台材质\Material | 铝 | |||
| 平均无故障时间\MTBF | 27,000 Hours | |||
备注：
（1）适配-AS反馈；
（2）空载，需配置相应功率的放大器；
（3）默认测试点位置为台面上方25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关；
（4）其他行程可定制。
选型配置
科学搭配，精准匹配所需
| 产品系列 | 行程（mm） | 反馈 | 电缆管理 |
| SLM1500 | -300-300 | -AS | -CMS1 |
| -400-400 | -TTL010 | -CMS2 | |
| -500-500 | -ASH |
行程选项
| -300 | 300mm行程 |
| -400 | 400mm行程 |
| -500 | 500mm行程 |
反馈选项
| -AS | VPP 1伏正弦模拟量输入 |
| -TTL010 | 0.1μm分辨率数字量TTL信号输入 |
| -ASH | 高精度零膨胀光栅尺，VPP 1伏正弦模拟量输入 |
电缆管理选项
| -CMS1 | 单侧托线板、单拖链 |
| -CMS2 | 双侧托线板、双拖链 |

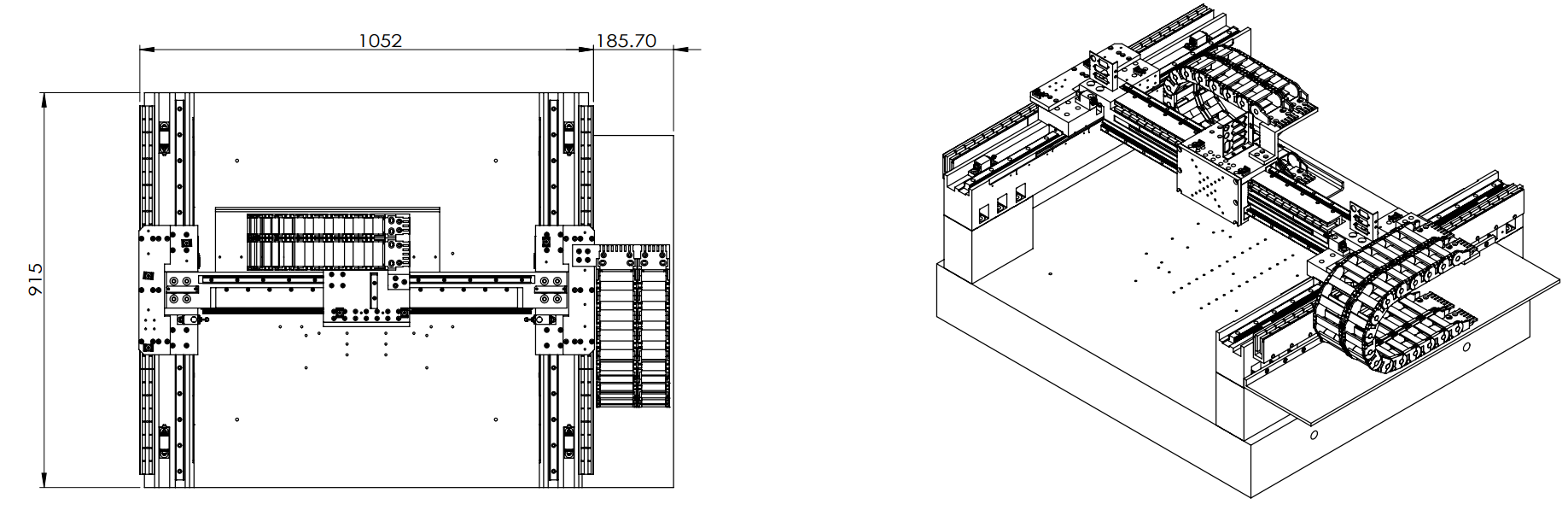

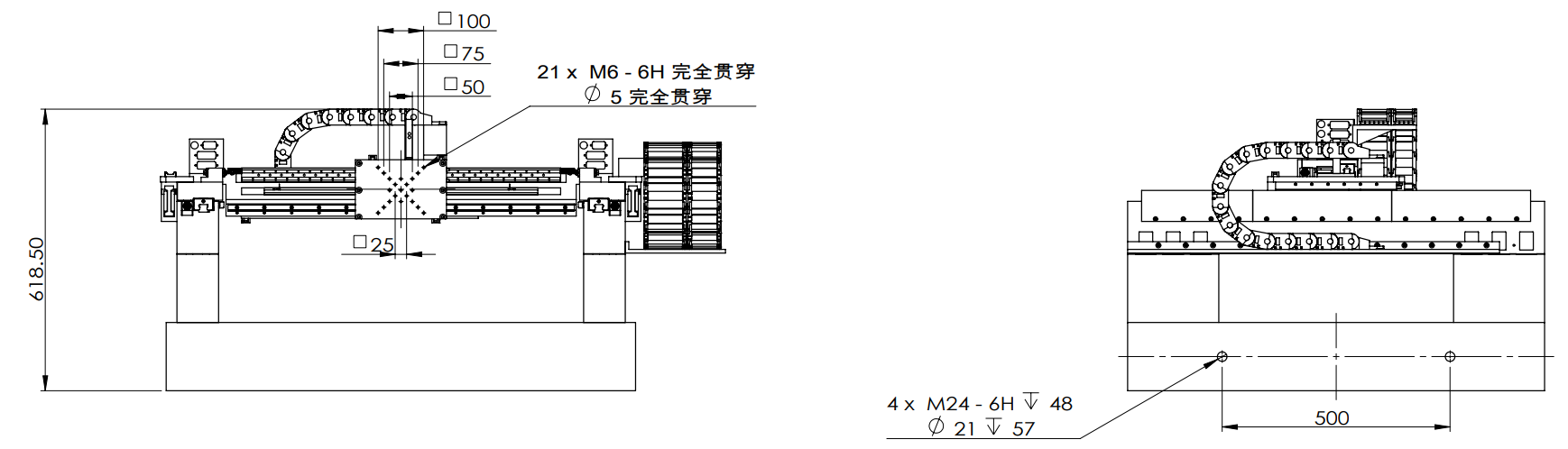

产品尺寸
精细丈量，尺寸清晰一目了然
备注：
（1）单位：mm。
