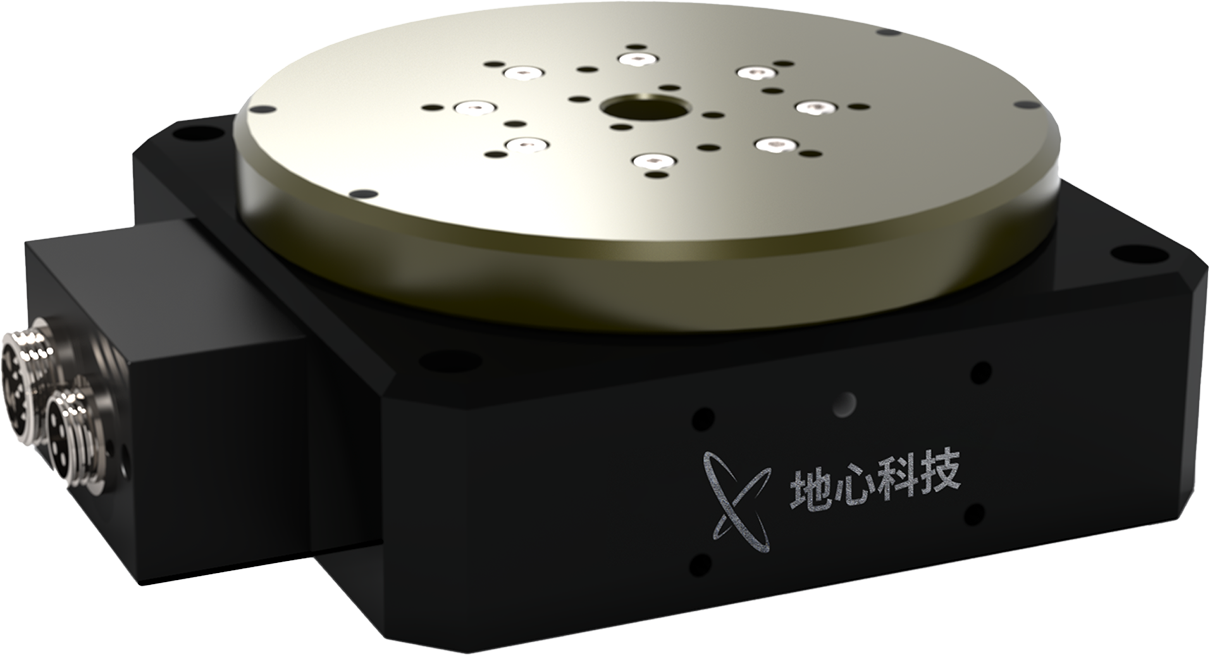

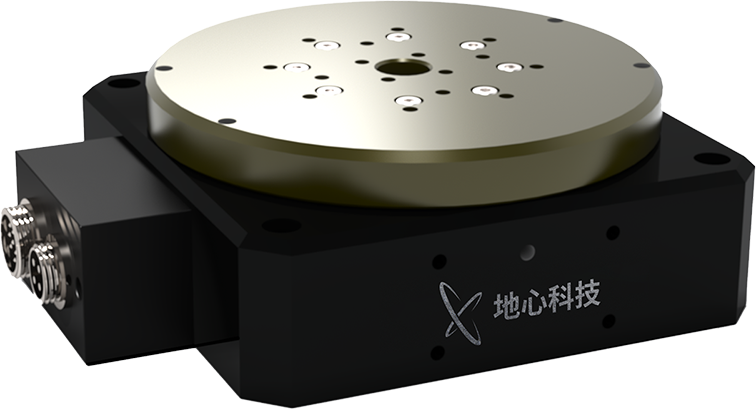

RSML系列
高速机械直驱转台，低侧面高度
RSML系列是高精度的360度连续转台，采用旋转电机直驱控制，选用精密滚珠轴承，具备非常优秀的动态性能和定位精度，空载截至频率最大可达100Hz以上。RSML系列转台采用杰出的工业化设计，外观精致小巧，转动台面尺寸75mm、100mm、150mm和200mm可选，厚度小于60mm。选用高精度圆光栅位置反馈，定位精度小于6角秒，轴跳和端跳小于6μm，机械性能非常突出。
RSML系列转台在结构紧凑的同时具备强劲的驱动能力，空载最大转速超过1800rpm。配置线性放大器，带隔振实验室环境下，RSML系列转台的在位稳定性和最小步进量小于1角秒。RSML系列采用中空设计，中空孔径有6mm、15mm和26mm选项，主要应用在测量检测、生物样片加工及观测、油墨厚度测量等需要角秒级定位精度的工业与科研项目。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
360度连续旋转直驱转台
无刷无齿槽伺服电机，速度稳定性优良
高精度圆光栅位置反馈，转速超过1800rpm
低侧面高度设计，最大限度降低工作点高度
角秒级定位精度
转动台面尺寸75mm, 100mm,150mm和200mm可选
参数规格
全方位地了解产品信息
| 平台型号\Model | RSML-075 | RSML-100 | RSML-150 | RSML-200 | |
| 载物台直径\ Stage Diameter | 75 mm | 95 mm | 145 mm | 190mm | |
| 中空尺寸\Aperture | 0 mm | 6 mm | 15 mm | 26 mm | |
| 转角精度\Accuracy（1） | ±3 arc sec | ±2.5 arc sec | ±2 arc sec | ±2 arc sec | |
| 重复性\ Repeatability （1） | ±1 arc sec | ±1 arc sec | ±1 arc sec | ±1 arc sec | |
| 最小步进量\Minimum Step（1） | 0.05 arc sec | ||||
| 轴跳\Axial Error Motion | 3 μm | 3 μm | 6 μm | 6 μm | |
| 径跳\Radial Error Motion | 3 μm | 3 μm | 6 μm | 6 μm | |
| 持续扭矩\Continuous Torque | 0.16Nm | 0.8 N.m | 3 N.m | 10 N.m | |
| 峰值扭矩\Peak Torque | 0.69Nm | 2.4 N.m | 10 N.m | 30 N.m | |
| 平台重量\Stage Mass | 1 kg | 2.2 kg | 4.7 kg | 8.3 kg | |
| 最大负载\Max Load | 轴向\Axial | 2 kg | 7 kg | 20 kg | 40 kg |
| 径向\Radial | 1 kg | 3 kg | 10 kg | 20 kg | |
| 最高转速\ Maximum Speed（2） | 1800rpm | 1800rpm | 1200rpm | 1200rpm | |
| 平台材质\Material | 铝 | ||||
| 平均无故障时间\MTBF | 27,000 Hours | ||||
备注：
（1）适配-AS圆光栅反馈；
（2）空载指标，最高速度取决于反馈分辨率、实际负载、驱动器。
（3）默认测试点位置为台面上方25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关。
选型配置
科学搭配，精准匹配所需
| 产品系列 | 台面直径（mm） | 反馈 |
| RSML | 75 | -AS |
| 100 | -TTL50 | |
| 150 | ||
| 200 |
反馈选项
| -AS | VPP 1伏正弦模拟量输入 |
| -TTL50 | TTL 50倍细分 |

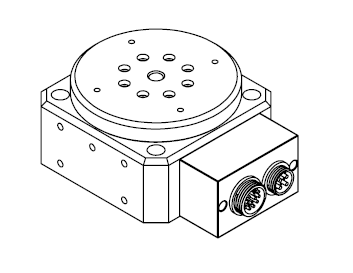

产品尺寸
精细丈量，尺寸清晰一目了然

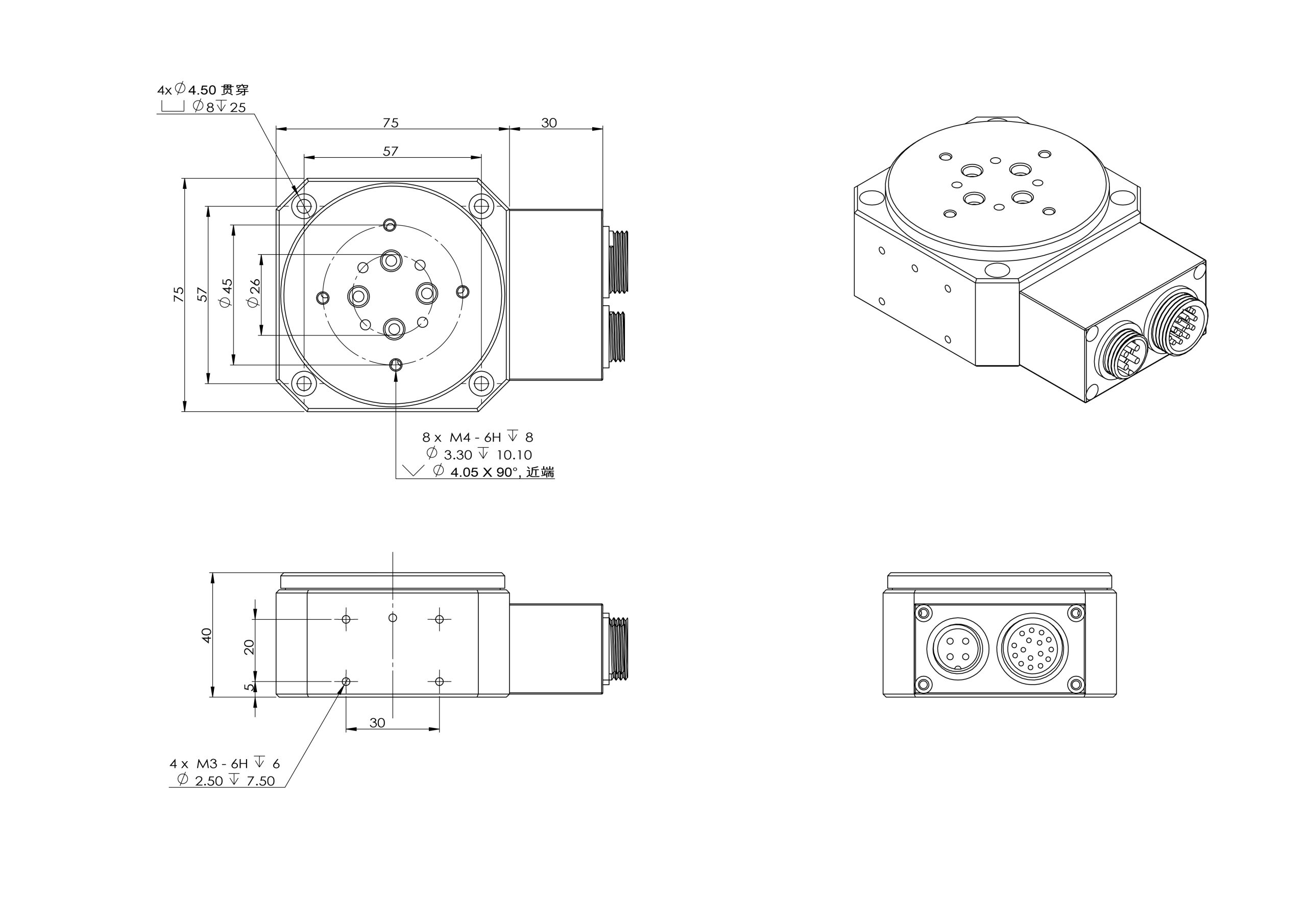

RSML-075

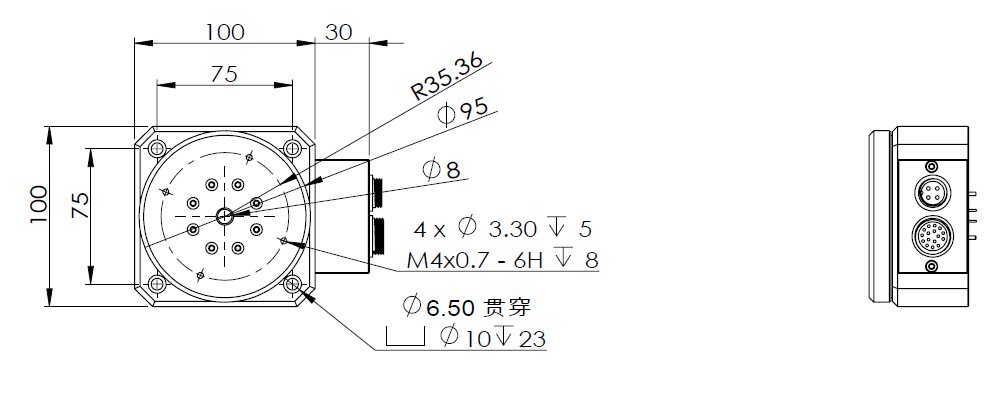

RSML-100

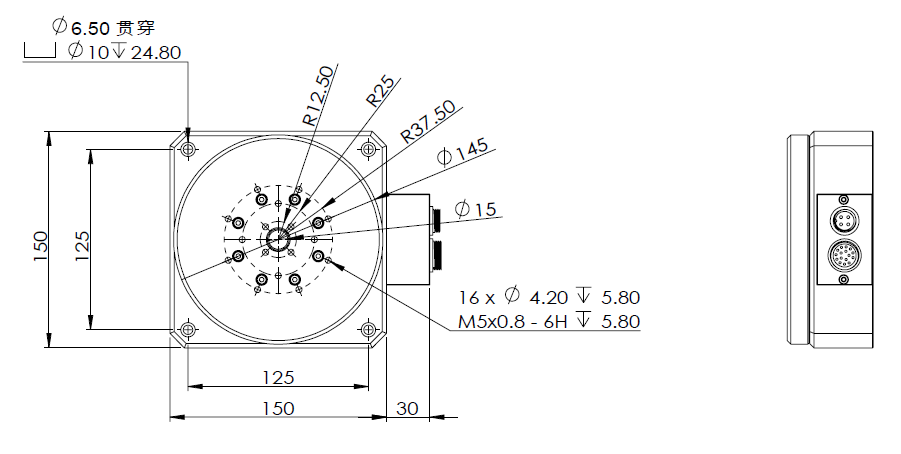

RSML-150

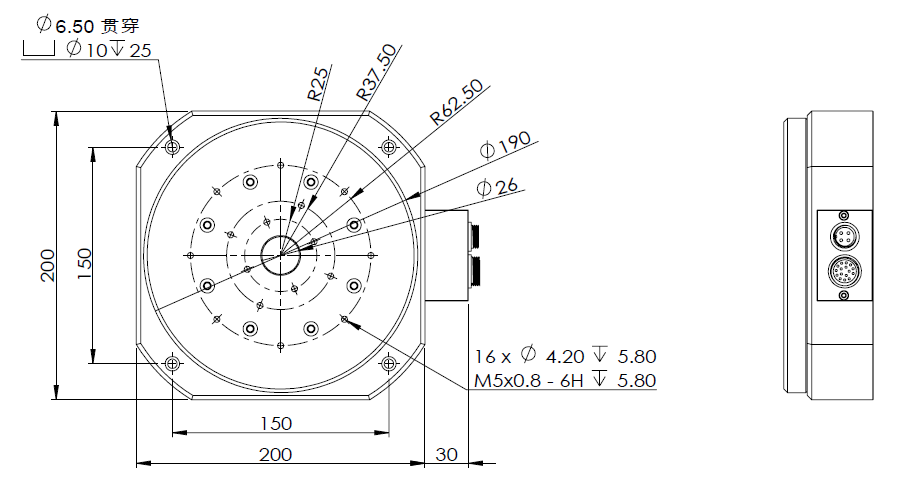

RSML-200
备注：
（1）单位：mm。
