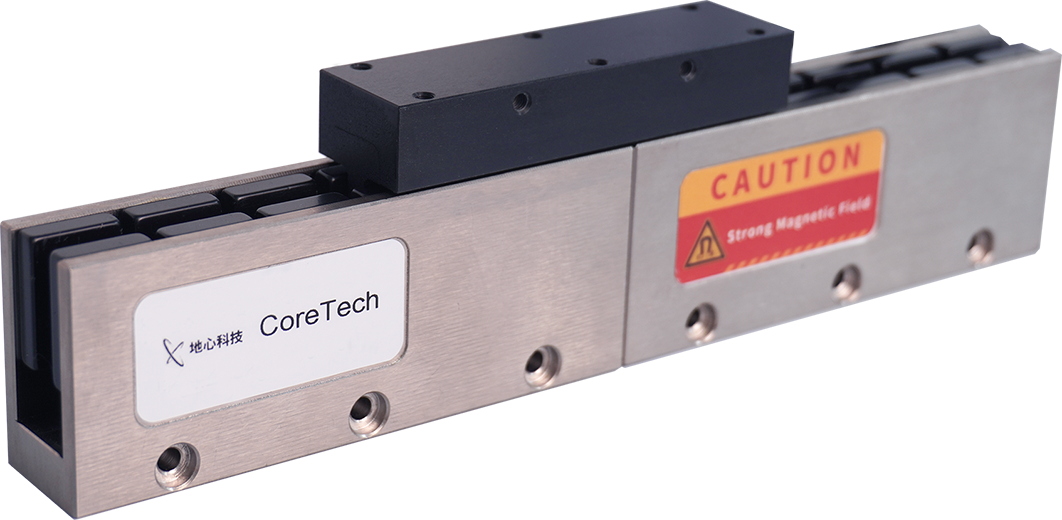

DXUC系列
无铁芯直线电机，轻量化设计
地心科技DXUC系列直线电机采用轻量化设计，空间占用少，更适合轻中负载。产品动态响应性能卓越，运行时无机械接触和齿槽效应，可以有效减少磨损和振动。运行更平稳，定位更精准。
产品后续维护成本极低，更具备长期收益，适用于半导体与精密加工、工业自动化、医疗设备以及视觉系统等对精度要求极其严苛的领域。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
轻量化设计，空间占用较小，适合轻中负载
无铁芯结构，零齿槽效应，运动更平滑，精度更高
高动态响应，可实现短行程高速运动
后续维护成本低，适用于高附加值产线
参数规格
全方位地了解产品信息
| 电机型号 | 单位 | DXUC-76 | DXUC-124 |
| 持续推力 | N（牛） | 24.4 | 41.2 |
| 峰值推力 | N（牛） | 170.4 | 243.7 |
| BEMF(Line-Line， Max) | V/(m/s) | 8.2 | 14.5 |
| 持续电流 | A（峰值） | 3.56 | 3.67 |
| A（rms） | 2.52 | 2.6 | |
| 峰值电流 | A（峰值） | 23.2 | 23.8 |
| A（rms） | 17.6 | 17.7 | |
| 力常数 | N/A(峰值) | 6.6 | 12.4 |
| N/A(rms) | 9.3 | 17.3 | |
| 电机常数 | N/sqrt(W) | 3.35 | 4.53 |
| 电阻，25度（line to line） | ohm | 3.5 | 5.9 |
| 电感（Line to line） | mH | 0.55 | 1 |
| 热阻 | 度/W | 2.2 | 1.29 |
| 最大相电压 | Vdc | 340 | |
| 线圈重量 | kg | 0.12 | 0.2 |
| 线圈长度 | mm | 76 | 124 |
| 磁轨重量 | kg/m | 3.4 | |
| 磁距 | mm | 16 | |
选型配置
科学搭配，精准匹配所需
动子型号：
| 线圈型号 | 描述 |
| DXUC-76 | 长度76mm |
| DXUC-124 | 长度124mm |
| 风冷选项 | 描述 |
| -NC | 未包含风冷配件 |
| 霍尔选项 | 描述 |
| -NH | 未包含霍尔效应传感器 |
| 电缆选项 | 描述 |
| -750 | 750mm高柔性电缆 |
定子型号：
| 定子型号 | 描述 |
| MPUC-64 | 长度64mm |
| MPUC-96 | 长度96mm |

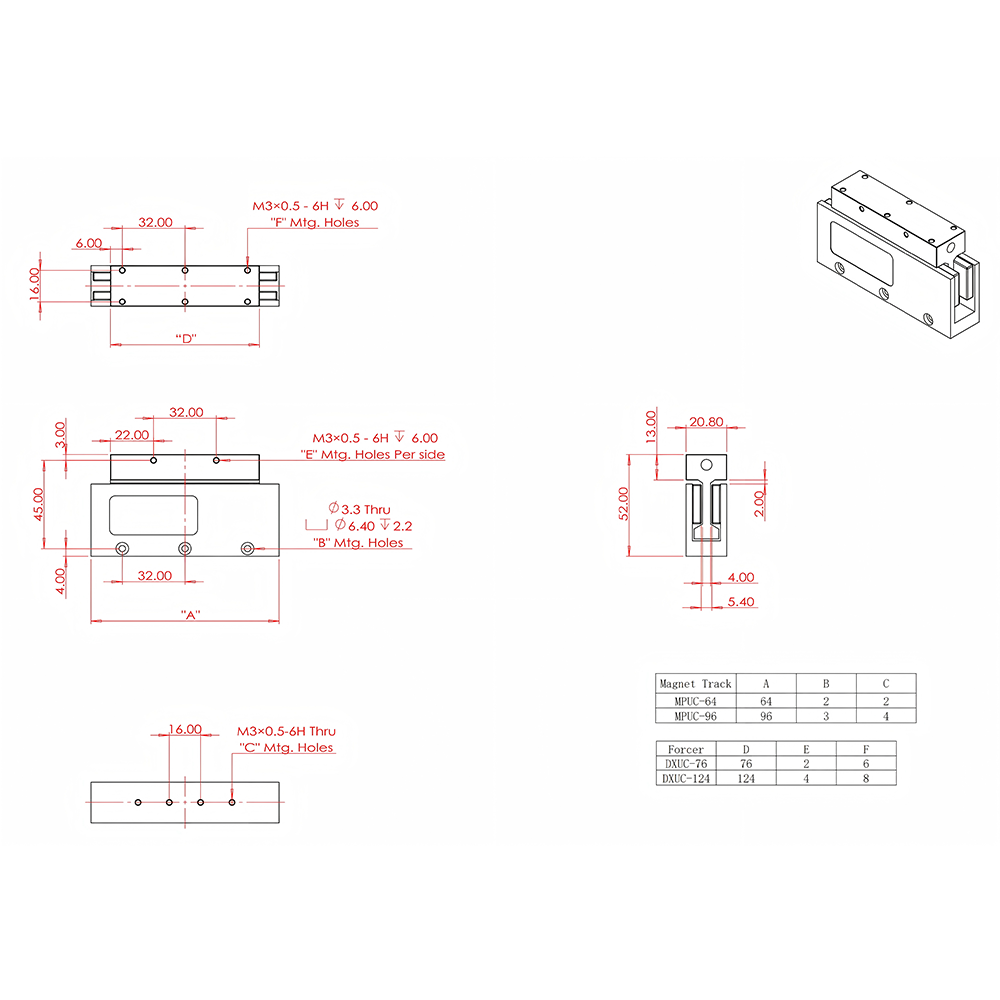

产品尺寸
精细丈量，尺寸清晰一目了然
