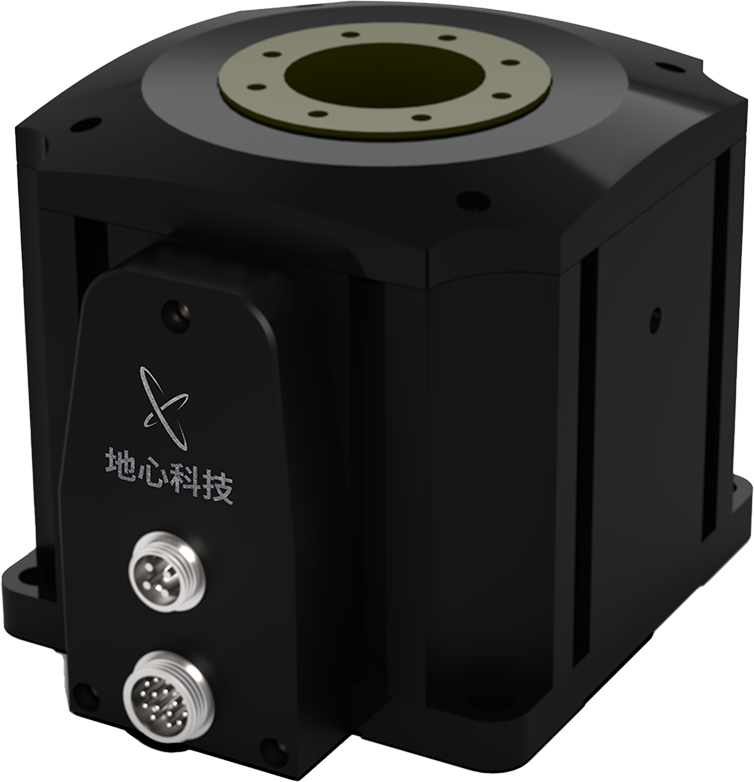

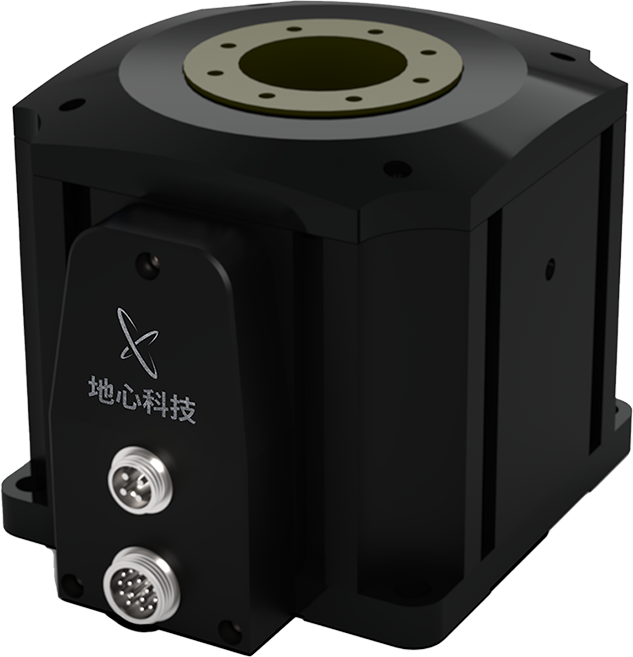

RSMT系列
重负载高精度机械直驱转台
RSMT系列是高精度的360度连续转台，采用旋转电机直驱控制，选用精密滚珠轴承，具备非常优秀的动态性能和定位精度。RSMT系列转台采用杰出的工业化设计，转动台面尺寸100mm，150mm，200mm和260mm可选。选用高精度圆光栅位置反馈，定位精度±2.5角秒，重复性小于±1.0角秒，最大负载可达200kg，机械性能非常突出。
RSMT系列转台采用大直径双圆形轴承设计，保证转台偏离角小、系统刚性强、重复性好，重负载使用条件下也不会损失性能。配置线性放大器，带隔振实验室环境下，RSMT系列转台的在位稳定性和最小步进量小于0.05角秒。
RSMT系列转台具备灵活的配置选项，客户不仅可以选择不同的转动台面尺寸，还能定制不同的转动台面安装孔位和转台高度。由于RSMT系列转台具备精度高，重复性和负载能力强的特点，它被广泛使用在MEMS、陀螺仪、航空电子设备、加速度计等惯性部件测试和一些特殊传感器测试等场景。
手册下载
获取报价
产品特点
硬核实力铸就卓越表现
重负载高精度转台
（最大轴向负载可达200kg以上）
360度连续旋转直驱转台
无刷无齿槽伺服电机，双轴承设计
高精度圆光栅位置反馈，转速超过600rpm
0.05角秒最小步进（实验室环境，配置线性放大器），±1角秒重复性
转动台面尺寸150mm，200mm和260mm可选
参数规格
全方位地了解产品信息
| 平台型号\Model | RSMT100 | RSMT150 | RSMT200 | RSMT260 | |
| 载物台直径\ Tabletop Diameter | 100mm | 145mm | 195mm | 260mm | |
| 中空直径\ Aperture | 20mm | 50mm | 75mm | 100mm | |
| 转角精度\Accuracy（1） | ±2.5 arc sec | ±2.5 arc sec | ±2.5 arc sec | ±2.5 arc sec | |
| 重复性\ Repeatability（1） | ±1 arc sec | ±1 arc sec | ±1 arc sec | ±1.5 arc sec | |
| 最小步进\ Minimum Step（1） | 0.5 arc sec | ||||
| 偏摆角\Tilt Error | 2 arc sec | 3 arc sec | 3 arc sec | 3 arc sec | |
| 轴跳\Axial Error Motion | 1.5 μm | 1.5 μm | 1.5 μm | 1.5 μm | |
| 径跳\Radial Error Motion | 1.5 μm | 1.5 μm | 1.5 μm | 1.5 μm | |
| 平台重量\Stage Mass | 2kg | 5.5kg | 13kg | 25kg | |
| 最大负载\Max Load | 轴向\Axial | 50 kg | 90 kg | 220 kg | 450 kg |
| 径向\Radial | 25 kg | 45 kg | 110 kg | 225 kg | |
| 最高速度\ Maximum Speed（2） | 600rpm | 600rpm | 500rpm | 380rpm | |
| 平台材质\Material | 铝 | ||||
| 平均无故障时间\MTBF | 27,000 Hours | ||||
备注：
（1）适配-AS圆光栅反馈；
（2）空载指标，最高速度取决于反馈分辨率、实际负载、驱动器。
（3）默认测试点位置为台面上方25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关。
选型配置
科学搭配，精准匹配所需
| 产品系列 | 名称 | 反馈 |
| RSMT | RSMT100 | -AS |
| RSMT150 | -TTL50 | |
| RSMT200 | ||
| RSMT260 |
反馈选项
| -AS | VPP 1伏正弦模拟量输入 |
| -TTL50 | TTL 50倍细分 |
产品尺寸
精细丈量，尺寸清晰一目了然

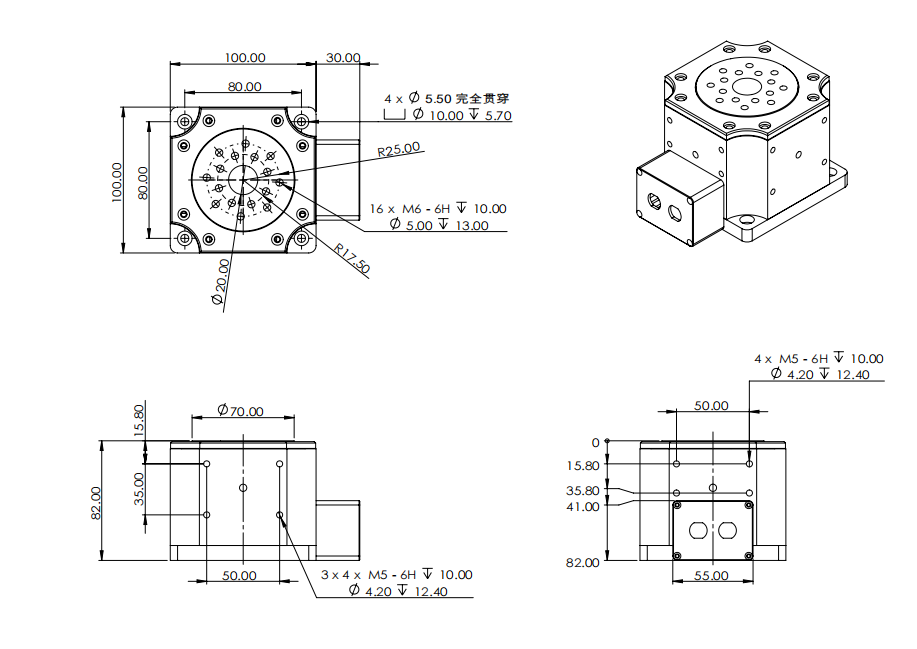

RSMT100

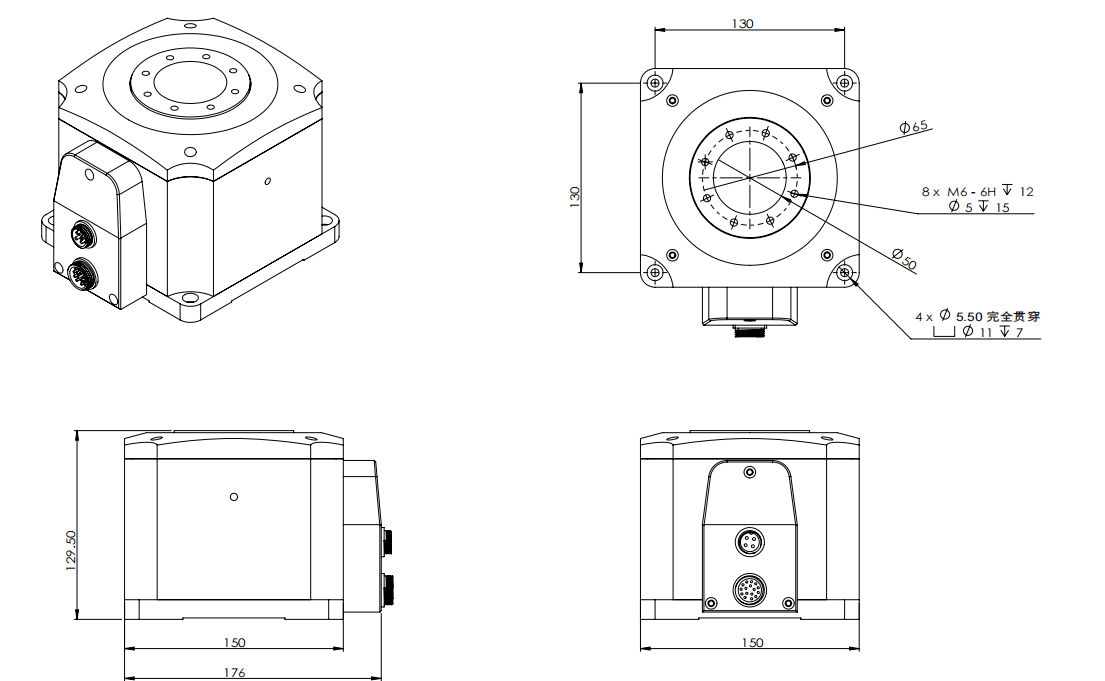

RSMT150

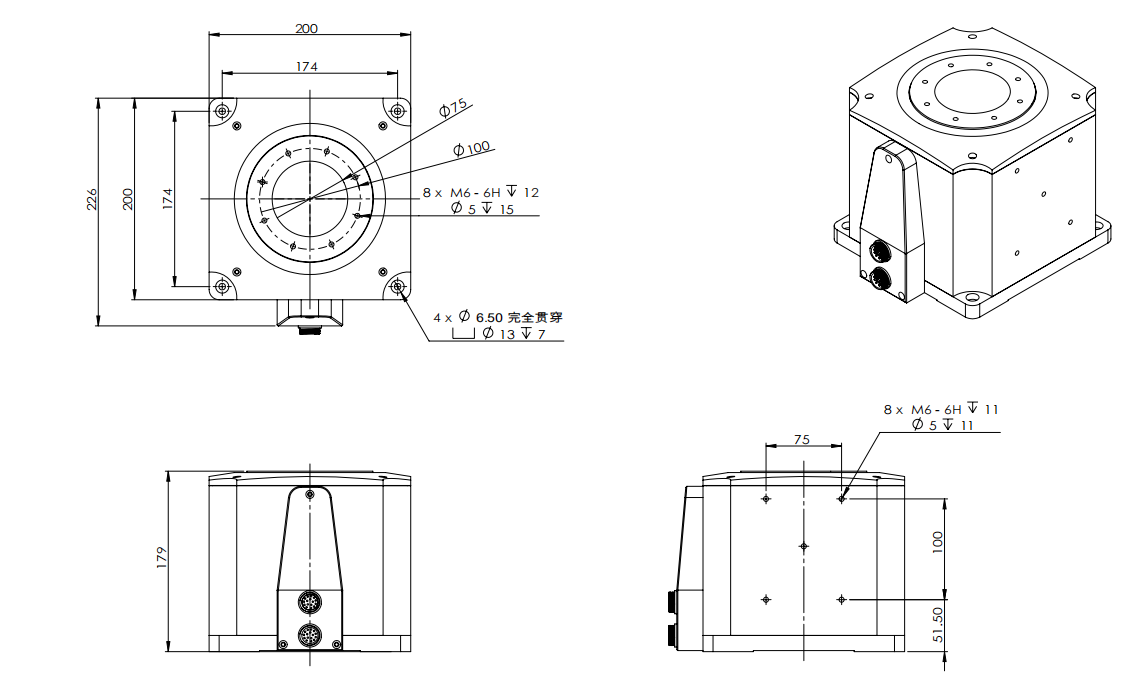

RSMT200

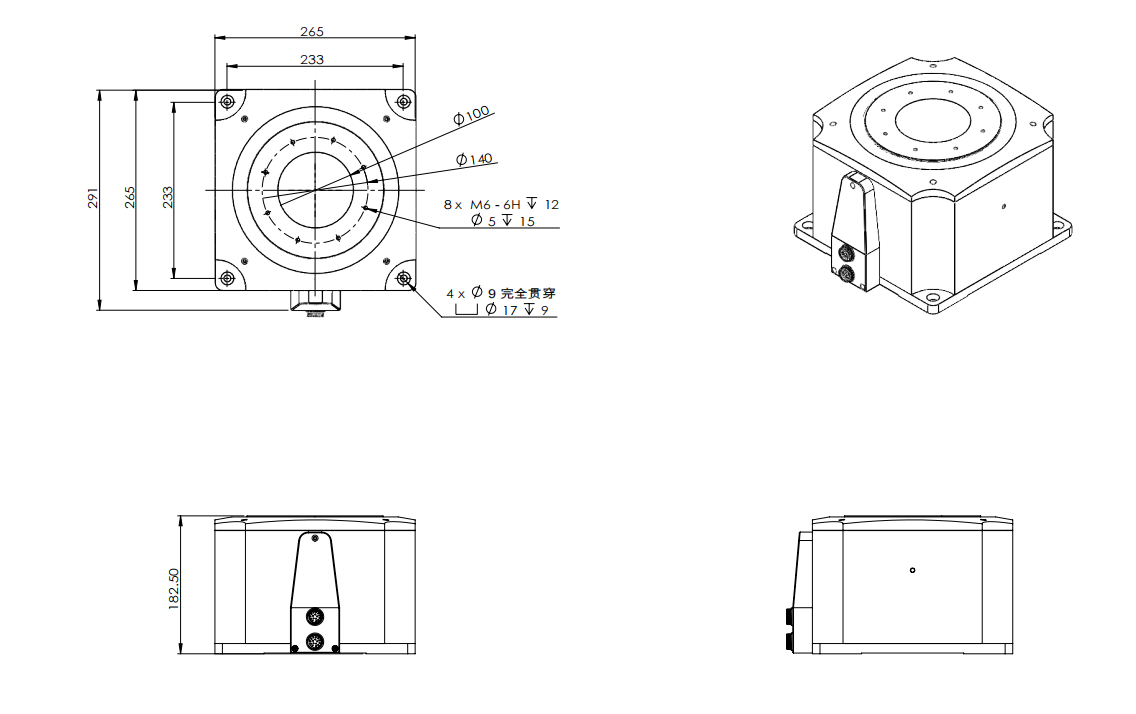

RSMT260
备注：
（1）单位：mm。
