ASML系列

·无槽，无刷伺服直驱电机驱动
·优化设计，最大限度地减少轴向、径向和倾斜误差运动
·具有出色的定位性能、速度稳定性和高分辨率反馈
·非接触式气浮轴承，有助于超精确运动性能
·低高度扁平化设计
·亚角秒级别定位精度
·小于250nm轴向和径向跳动

分类：气浮转台
品牌：Coretech
描述：该款设备是在半自动的基础上改造升级而成

了解更多联系我们

产品详情

产品规格

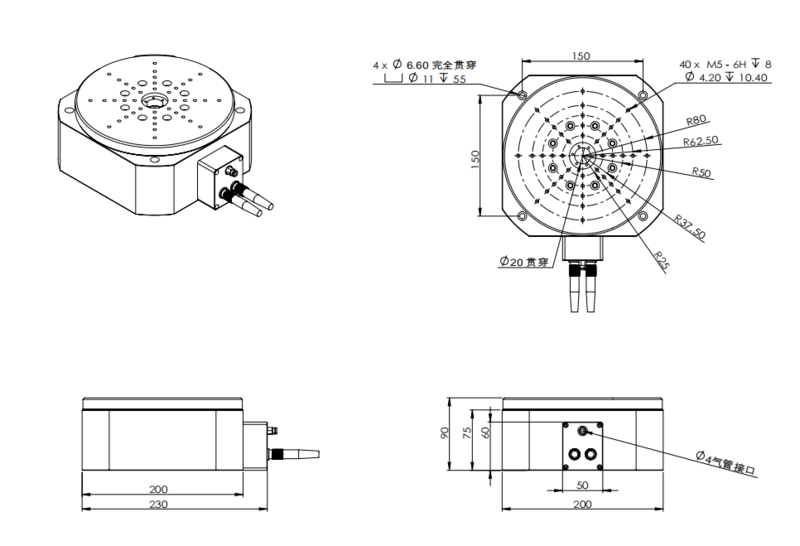

产品尺寸

选型信息

资料下载

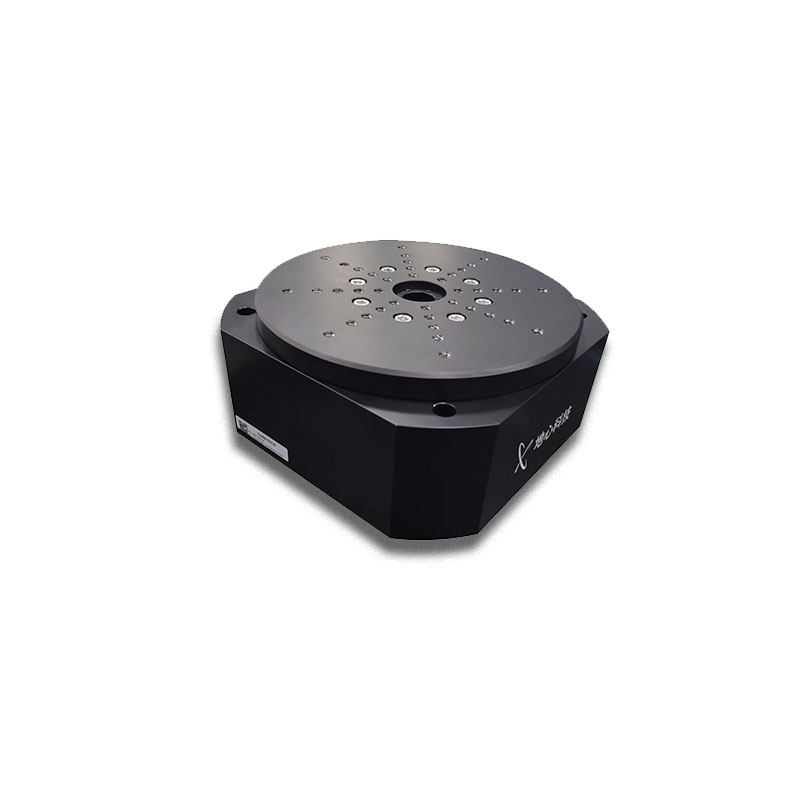

ASML是高精度气浮直驱转台，采用旋转电机直接驱动，具备非常优秀的动态性能和定位精度。除了市场领先的轴向、径向和倾斜误差运动性能外，ASML气浮转台还提供卓越的旋转绝对定位精度、重复性和负载能力，很容易集成到多轴运动系统中。

ASML转台采用杰出的工业化设计，转动台面尺寸从150mm到300mm不等，厚度轻薄的设计下仍能保证高性能，选用高精度圆光栅位置反馈，定位精度小于1角秒，轴向和径向跳动小于250nm。ASML转台采用地心科技自主研发的圆形直驱电机，尺寸灵活设计。配置线性放大器，带隔振实验室环境下，ASML转台的在位稳定性和最小步进量小于0.5角秒。主要应用在测量检测、生物样片加工及观测、同步加速研究、精密制造、光学对准和系统校准等需要角秒级定位精度的工业领域与科研项目。

平台型号\Model	ASML150	ASML200	ASML250	ASML300
载物台直径\ Tabletop Diameter	150 mm	200 mm	250 mm	300 mm
高度\Stage Height	85 mm	90 mm	105 mm	140 mm
中空尺寸\Aperture	8 mm	20 mm	35 mm	75 mm
转角精度\Accuracy	±3 arc sec	±2 arc sec
重复性\ Repeatability	±1 arc sec	±0.5 arc sec
轴跳\Axial Error Motion	300 nm	250 nm
径跳\Radial Error Motion	400 nm	300 nm
最小步进量\Minimum Incremental step（1）	0.5 arc sec
在位稳定性\In Position Stability （2）	0.5 arc sec
持续扭矩\Continuous Torque	0.7 N.m	0.7 N.m	3 N.m	3 N.m
峰值扭矩\Maximum Torque	3 N.m	3 N.m	10 N.m	10 N.m
轴向最大负载\Axial Max Load	50 kg	100 kg	150 kg	200 kg
最高转速\ Maximum Speed（2）	400 rpm		500 rpm
转台重量\ Stage Mass	5.0 kg	9.8 kg	16.2 kg	25.0 kg
供气要求\ Aire Requirement（4）（5）	80psi±5psi，加小于0.25μm空气过滤器
平台材质\Material	铝
平均无故障时间\MTBF	27,000 Hours
