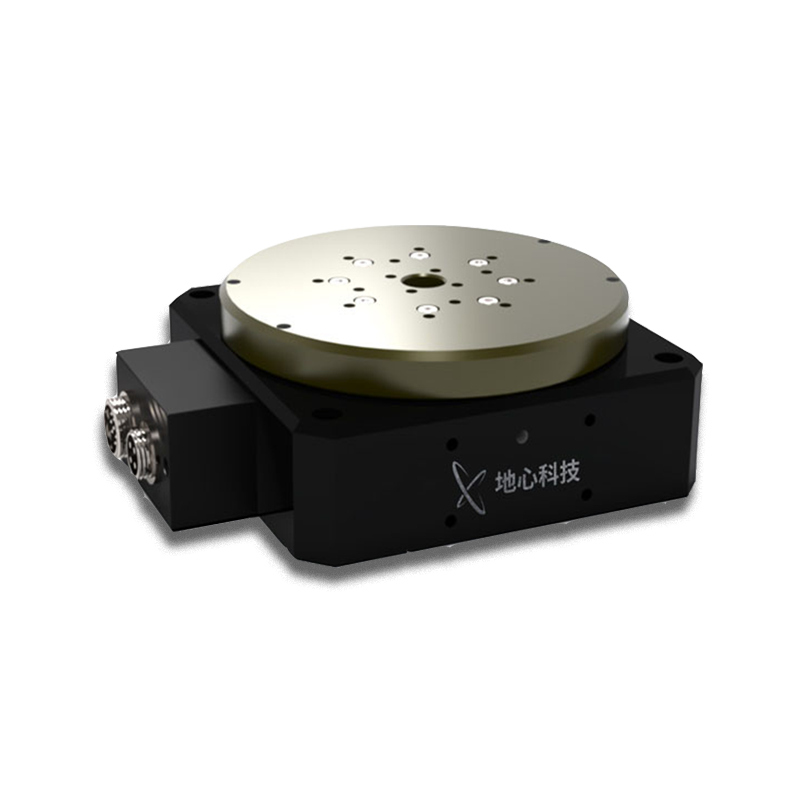

RSML系列

RSML系列是高精度的360度连续转台，采用旋转电机直驱控制，选用精密滚珠轴承，具备非常优秀的动态性能和定位精度，空载截至频率最大可达100Hz以上。RSML系列转台采用杰出的工业化设计，外观精致小巧，转动台面尺寸75mm , 100mm，150mm和200mm可选，厚度小于60mm。选用高精度圆光栅位置反馈，定位精度小于6角秒，轴跳和端跳小于6μm，机械性能非常突出。

RSML系列转台结构紧凑，但是有较强的驱动能力，空载最大转速超过1800rpm。配置线性放大器，带隔振实验室环境下，RSML系列转台的在位稳定性和最小步进量小于1角秒。RSML系列采用中空设计，中空孔径有6mm、15mm和26mm选项，它主要应用在测量检测，生物样片加工及观测，油墨厚度测量等需要角秒级定位精度的工业与科研项目。

RSML系列平台在位稳定性和最小步进测试

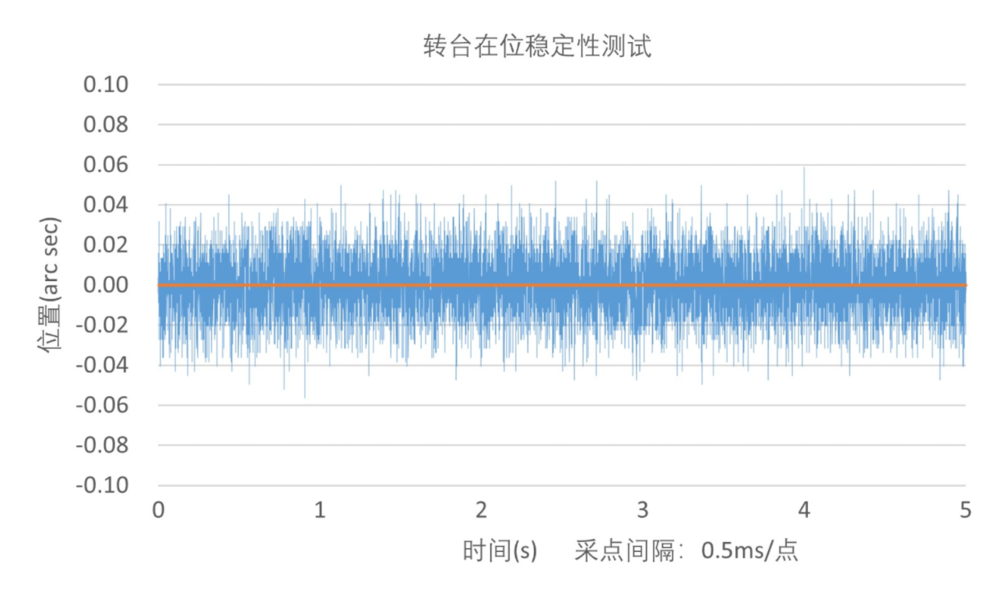

在位稳定性测试优于±0.000014°（±0.05角秒）（实验室环境，线性放大器）

0.0000135°（0.05角秒）最小步进测试（实验室环境，配置线性放大器）

0.000027°（0.1角秒）最小步进测试（实验室环境，配置线性放大器）

备注：

（1）适配-AS圆光栅反馈；

（2）空载指标，最高速度取决于反馈分辨率、实际负载、驱动器。

（3）默认测试点位置为台面上方25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关。

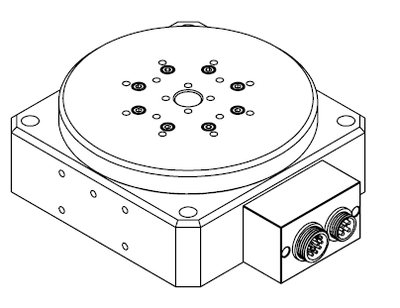

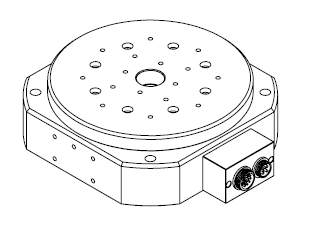

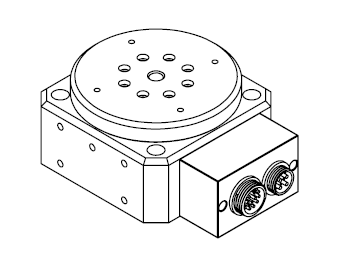

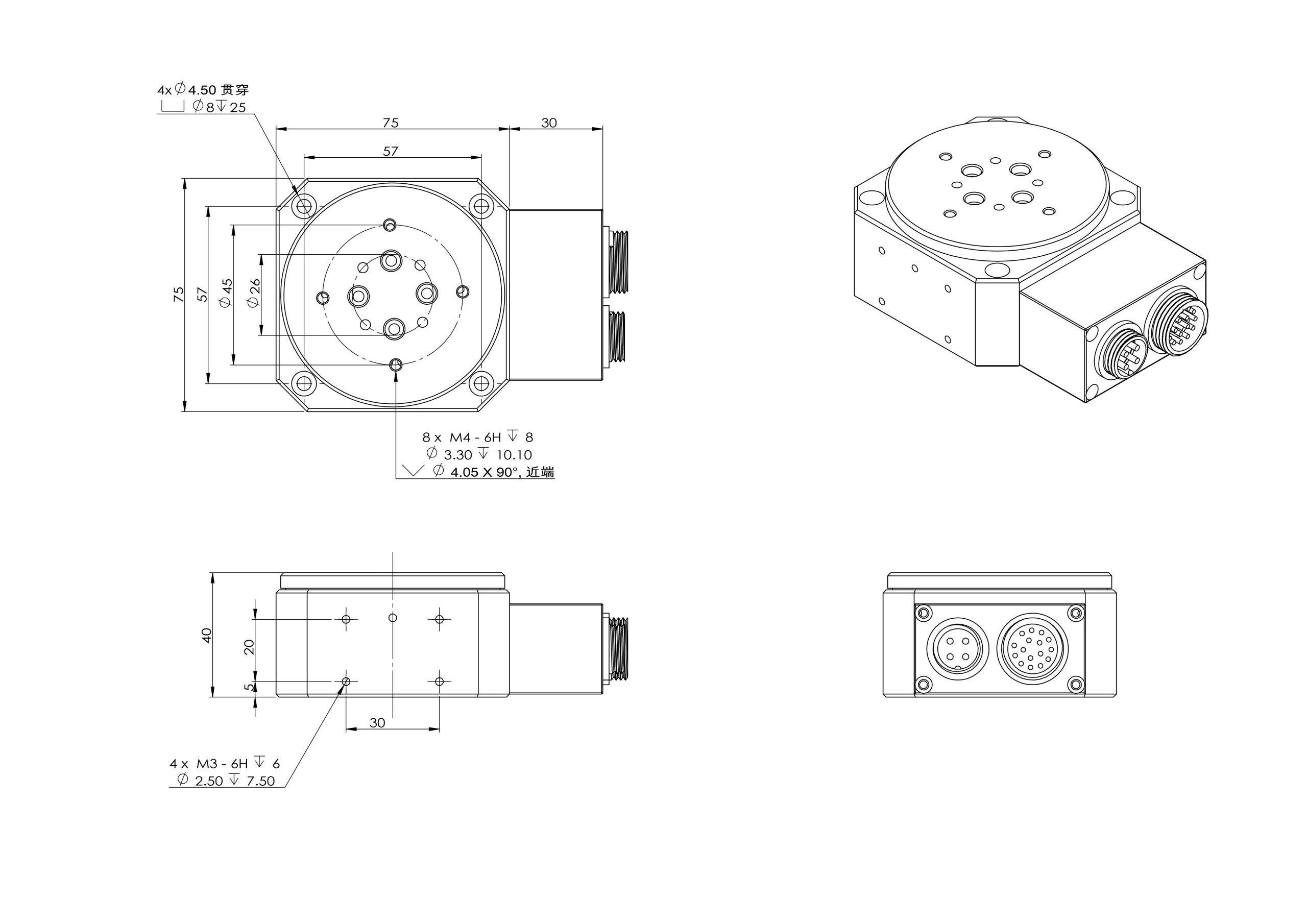

RSML-075

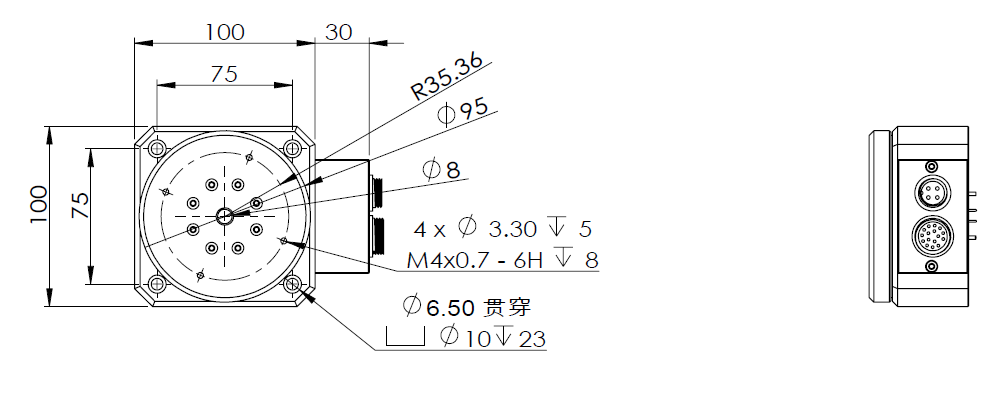

RSML-100

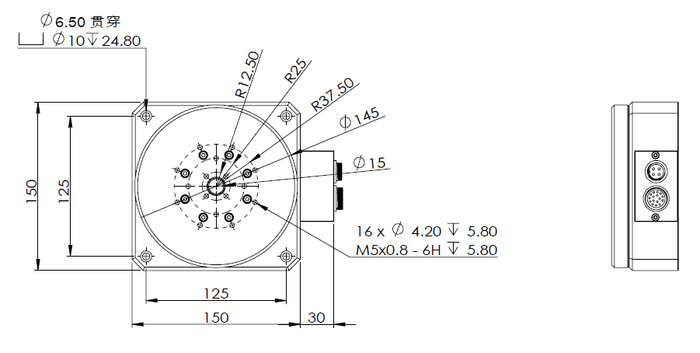

RSML-150

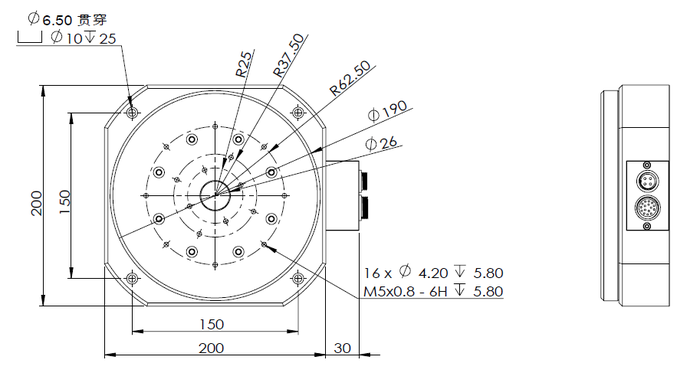

RSML-200

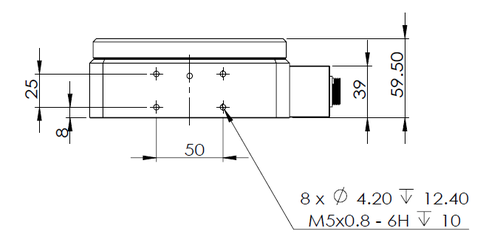

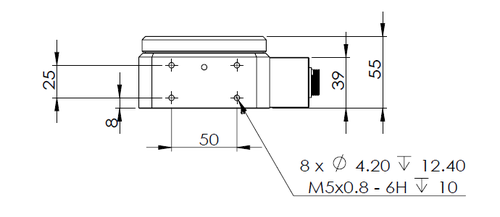

备注：

（1）单位：mm；

（2）完整3D图纸可官网下载。

产品配置选项

反馈选项
