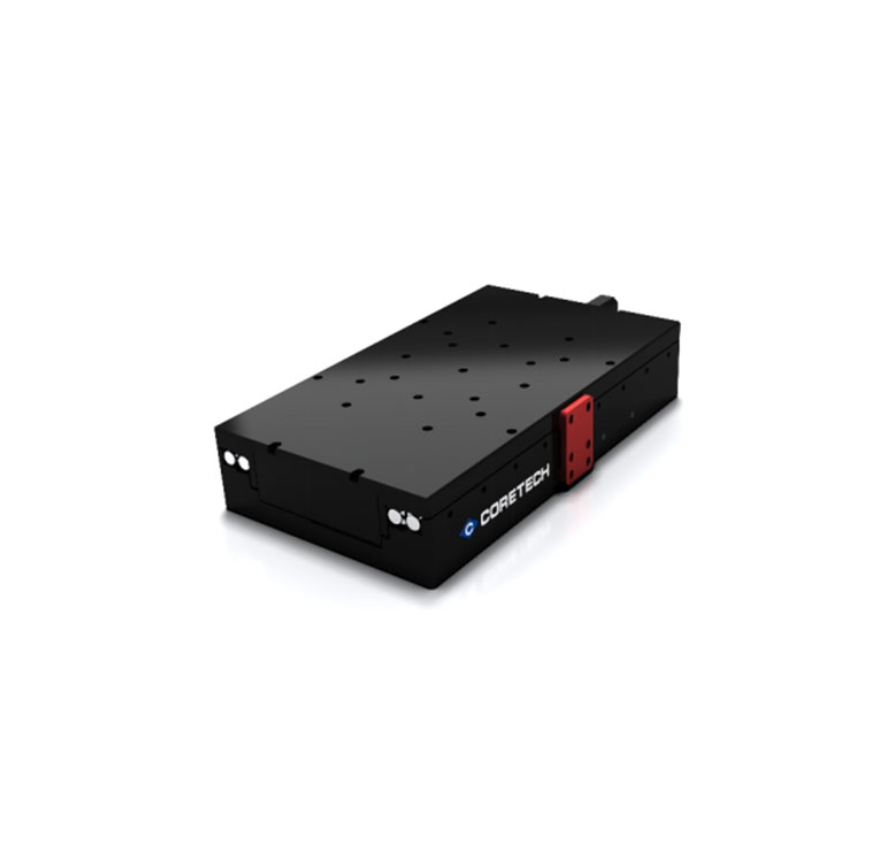

ART95系列

ART95系列

·纳米级的定位精度
·高动态性能(截止频率大于100Hz)
·交叉滚柱导轨
·灵活的配置选项(不同行程和反馈)
·分辨率1nm,重复定位精度±100nm,定位精度±200nm
·在位稳定性3nm(配置线性驱动器,带隔振实验室环境)
分类:直线电机机械台-单轴
品牌:Coretech
产品详情
产品规格
产品尺寸
选型信息
资料下载

ART95系列是纳米级定位精度的运动平台,直线电机驱动,采用交叉滚柱导轨,具备非常优秀的动态性能和定位精度,空载截止频率可达100Hz以上。行程可以根据客户需求定制,可作为单轴运动平台使用也可以与ART95LZ系列升降台或者RSML系列转台搭配使用,组成不同的多轴配置来满足客户应用。


ART95系列平台虽然结构紧凑但是有较强的驱动能力,最大速度可达500mm/s,空载加速度可达1g。配置线性放大器,带隔振实验室环境下,ART95系列平台的在位稳定性3nm和最小步进量可以小于5nm,主要应用于通讯领域的光纤耦合、半导体领域的晶圆缺陷检测、生物医疗领域的基因测序以及光学领域的光路对准等,可以根据客户的应用提供灵活的定制方案。


精巧的结构设计保证了ART95系列平台出色的精度和动态性能,特别是在速度稳定性要求苛刻的应用中,其优异性能得到了很好的体现,例如在扫描检测应用中,要求直线轴匀速20mm/s, ART95系列平台匀速段动态跟随误差小于±100nm,有很好的速度稳定性,能够出色地完成项目任务。


ART95系列平台最小步进和在位稳定性测试

5nm最小步进(ASH反馈选项,配置线性放大器)

<3nm在位稳定性(ASH反馈选项,配置线性放大器)


平台型号\ModelART95-025ART95-050
有效行程\Travel25 mm50 mm
绝对定位精度\Accuracy±200 nm±200 nm
双向重复定位精度\Bi-Repeatability±100 nm±100 nm
单向重复定位精度\Uni-Repeatability±45 nm±45 nm
俯仰\Pitch10 arc sec10 arc sec
偏摆\Yaw10 arc sec10 arc sec
直线度\Straightness±1.5 µm±2.0 µm
平面度\Flatness±1.5 µm±2.0 µm
移动部分重量\Moving Mass0.5 kg0.6 kg
平台重量\Stage Mass1.0 kg1.4 kg
最大负载\Load Capacity水平、Horizontal5 kg
侧向\Side3 kg
分辨率\Resolution(1)1 nm
最小步进量\Minimum Incremental step(1)5 nm
在位稳定性\In Position Stability (1)3 nm
最大速度\Maximum Speed(2)500 mm/s
最大加速度\Maximum Acceleration(2)1 g
最大持续推力\Maximum Continuous Force21 N
最大峰值推力\Maximum Peak Force147 N
平台材质\Material
平均无故障时间\MTBF27,000 Hours

备注:

(1)适配-ASH反馈,线性放大器;

(2)空载,需配置相应功率的放大器;

(3)默认测试点位置为台面上方25 mm,单轴指标,多轴系统的性能指标与实际载荷和工作点位置有关;

(4)其他行程可定制。



ART95-025

ART95-050

备注:

(1)单位:mm;

(2)线缆接头未显示;

(3)完整3D图纸可官网下载。


产品配置选项

产品系列行程(mm)反馈
ART95-025-AS


-ASH

-TTL005

-TTL010

-TTL020

-050

行程选项

-02525 mm 行程
-05050 mm 行程

反馈选项

-ASVPP 1伏正弦模拟量输入
-ASH高精度VPP 1伏正弦模拟量输入
-TTL0055 nm分辨率数字量TTL信号输入
-TTL01010nm分辨率数字量TTL信号输入
-TTL02020nm分辨率数字量TTL信号输入
