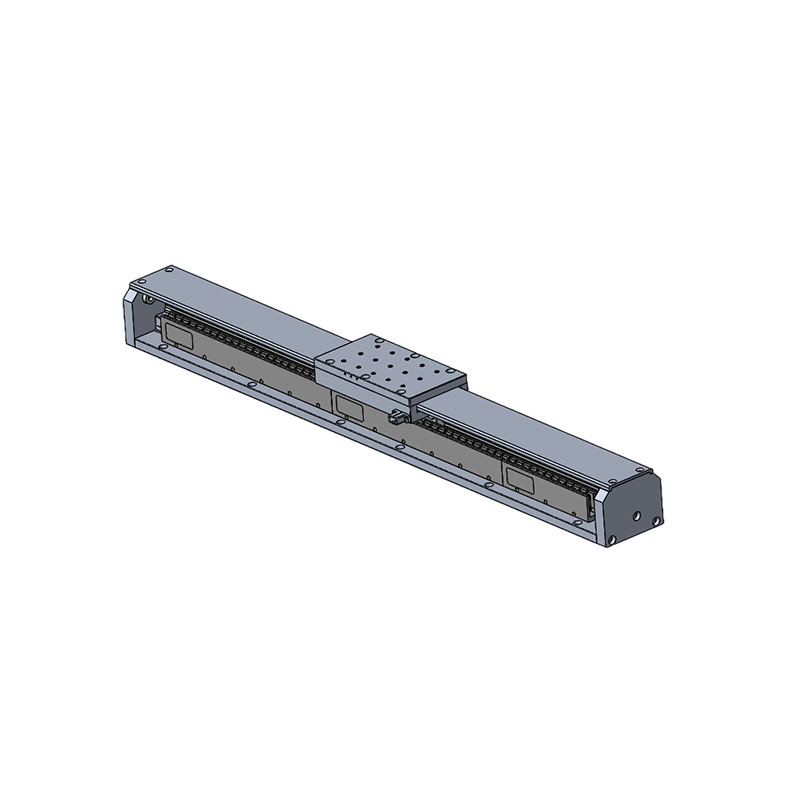

ACT85LM系列

ACT85LM系列运动平台采用直线电机驱动，直驱电机速度快、动态性能好、摩擦力小，易于实现精密位置控制，非常适合大行程，高速度和高精度应用。

ACT85LM系列运动平台使用高分辨率光栅，电子分辨率可达1nm，通过校准可使平台最低达至亚微米级重复性和定位精度。而低摩擦侧密封系统保护其免受灰尘或颗粒污染，保证其长时间正常运行，延长维护周期。 ACT85LM系列平台为客户提供线缆管理选项、低摩擦侧密封、金属硬壳上盖的设计让平台在性能卓越的前提下更简练而具美感，使日常维护更简易。

ACT85LM系列高性能机械式直线导轨运动平台是精密机械中的关键部件之一，它主要应用于OLED切割、PCB钻孔、数控加工、生物技术、IC封装设备、表面形貌测量等领域。为客户提供一个能够实现精密定位，高速度和大负载的精密运动平台。

ACT85LM系列平台最小步进和动态性能测试

100 nm最小步进（实验室环境）

此图型为150mmX75mm毫米的操场型图形，其中4个拐角半径大约4.5mm

1.2秒完成加工，动态跟随误差小于12μm

备注：

(1)空载，需配置相应功率的放大器；

(2)适配-AS反馈，以及16位反馈细分；

(3)默认测试点位置为台面上方25 mm，单轴指标，多轴系统的性能指标与实际载荷和工作点位置有关；

(4)双动子可安装ART系列Y轴。

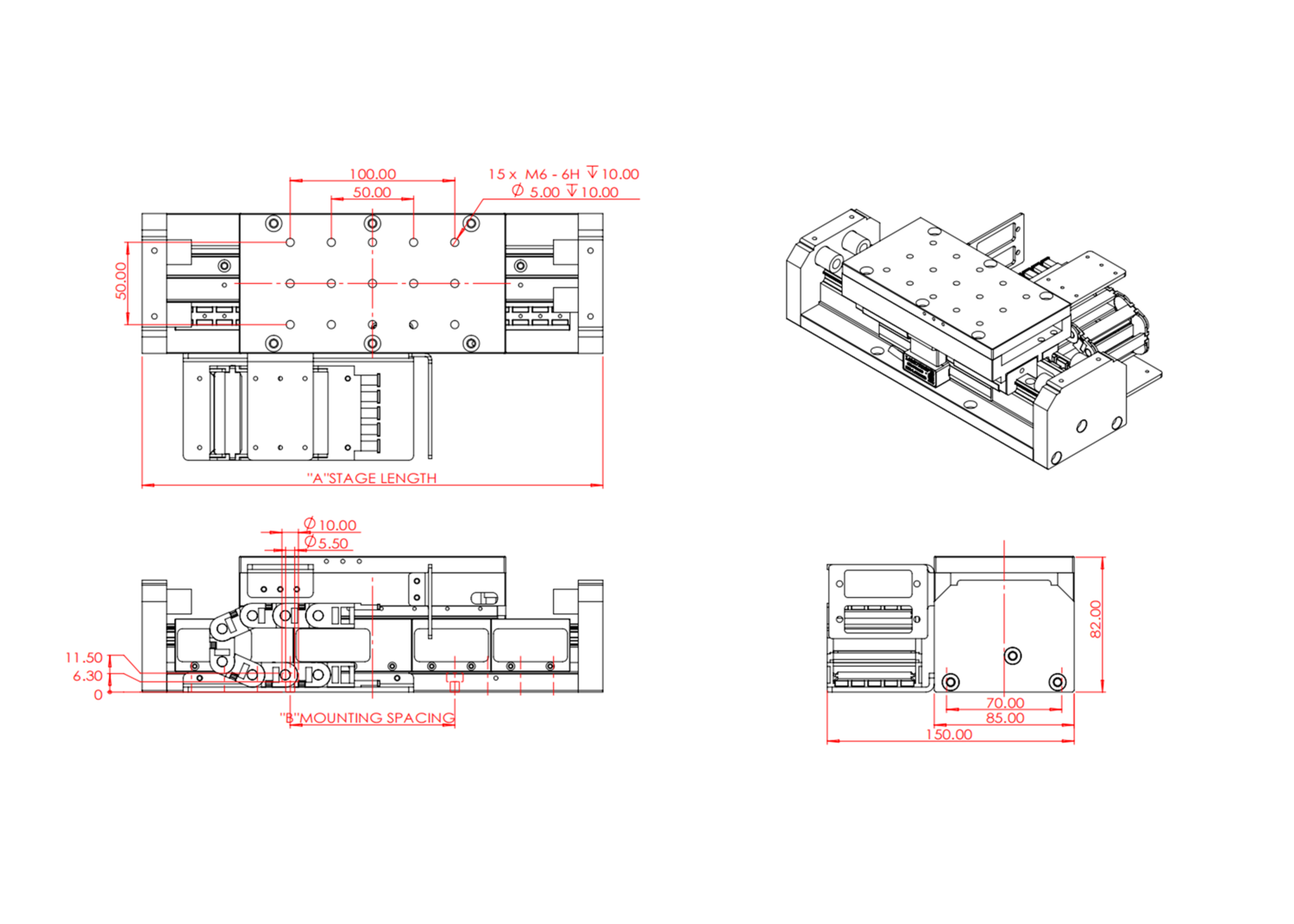

产品尺寸

备注：

(1)单位：mm；

(2)双侧拖链配置未显示；

(3)完整3D图纸可官网下载。

产品配置选项

行程选项

载物台选项

反馈选项

电缆管理选项
